H466

Questo orologio indica con il terminale più corto della lancetta dei secondi, il livello di ricezione e il risultato di ricezione.

Questo orologio è un modello a onde radio che riceve le onde radio dellʼorario standard trasmesso in Germania.

Questo orologio a onde radio è dotato di una funzione di ricezione automatica regolare che imposta l’orario e la data automaticamente, ricevendo le onde radio due volte al giorno, alle 3:00 AM e alle 4:00 AM, e una funzione di ricezione libera che permette di impostare l’orario arbitrariamente ricevendo le onde radio. Può anche essere impostata una differenza di orario in unità di 1 ora basata sull’orario standard tedesco.

• Questo orologio, durante la ricezione delle onde radio, riceve solo le onde radio dell’orario standard trasmesso in Germania. L’orologio non è in grado di ricevere le onde radio di altri paesi all’infuori della Germania.
• Quando si usa l’orologio in luoghi con una differenza di orario rispetto alla Germania, impostare la differenza di orario riferendosi alla sezione intitolata, “5. Funzione di correzione della differenza di orario”. Se le onde radio dell’orario standard trasmesso in Germania vengono ricevute dopo l’impostazione della differenza di orario tramite un altro metodo, l’orario ritornerà all’orario standard tedesco.

Si consiglia di utilizzare questo orologio dopo averlo caricato sufficientemente esponendolo alla luce.

Se la lancetta dei secondi dell’orologio si sta muovendo ad intervalli di due secondi mentre l’orologio è in uso, questo sta a indicare che l’orologio è insufficientemente carico. Usare l’orologio dopo averlo prima ricaricato esponendolo alla luce solare diretta per circa 8 ore. Per assicurare che questo orologio Eco-Drive a onde radio venga usato confortevolmente senza fermarsi, si raccomanda di cercare di mantenerlo sempre completamente carico.

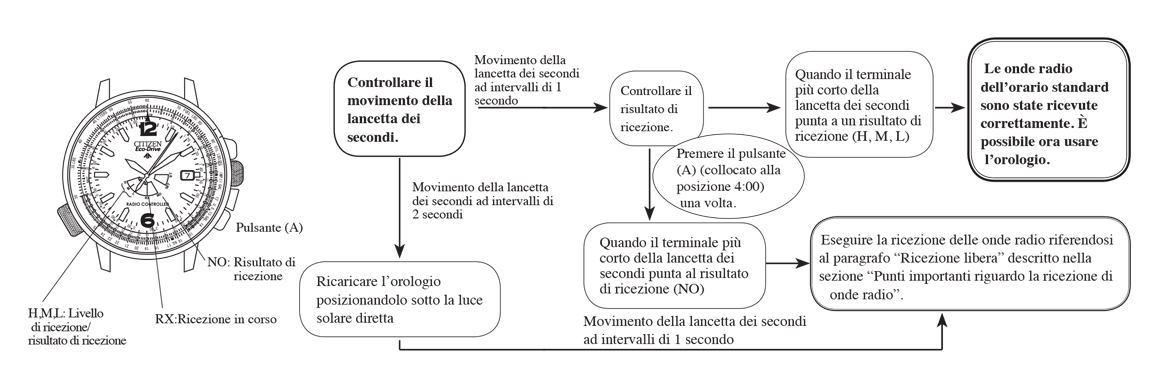

Si prega di confermare quanto segue prima di usare lʼorologio

Punti importanti riguardo la ricezione di onde radio

I due modi per ricevere le onde radio che sono utilizzati ordinariamente, consistono in Ricezione automatica regolare e Ricezione libera. Durante la ricezione delle onde radio, per prima cosa rimuovere l’orologio dal polso, rivolgere la posizione 9:00 sull’orologio in direzione della stazione trasmittente le onde radio, e collocare l’orologio in una posizione stabile che facilita la ricezione di onde radio, come ad esempio di fronte a una finestra. Poiché l’orologio impiega un’antenna direzionale, muovendo l’orologio mentre è in corso la ricezione, si può impedire la corretta ricezione delle onde radio. Quando la ricezione è completata, la lancetta dei secondi ritorna al movimento ad intervalli di un secondo. Non muovere l’orologio fino a che non sia stata completata la ricezione delle onde radio.

Ricezione automatica regolare
L’orologio imposta automaticamente l’orario e la data ricevendo le onde radio negli orari prestabiliti di 3:00 AM e 4:00 AM ogni giorno.
Conferma di ricezione
Controllare il risultato di ricezione per stabilire se le onde radio sono state ricevute correttamente oppure no, premendo una volta il pulsante (A) localizzato alla posizione 4:00. Se il terminale più corto della lancetta dei secondi punta a H, M, L, indica che le onde radio sono state ricevute correttamente. L’orologio può ora essere utilizzato. Se il terminale più corto della lancetta dei secondi punta a NO alla posizione 5:00, sta a significare che non si è stati in grado di ricevere correttamente le onde radio. Se ciò accade, eseguire la ricezione delle onde radio usando la funzione di ricezione libera.
Ricezione libera
La funzione di ricezione libera vi permette di ricevere le onde radio in qualsiasi momento. Utilizzare questa funzione quando l’ambiente di ricezione è cambiato, o in altri casi quando non si è in grado di ricevere le onde radio per mezzo della Ricezione automatica regolare.
Procedura di ricezione

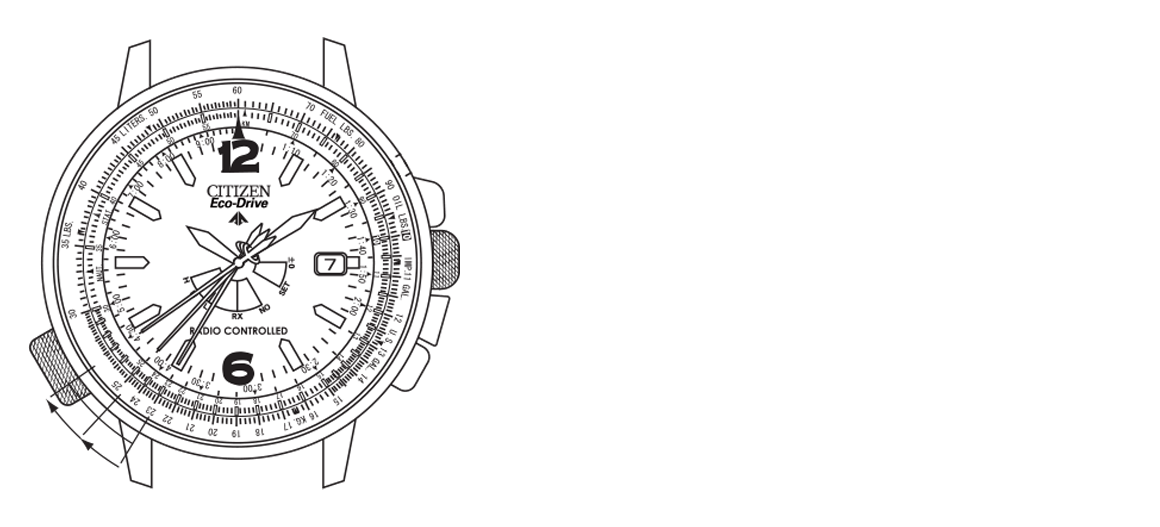

1. Premere il pulsante (A) situato alla posizione 4:00 per circa 2 secondi, e quindi rilasciarlo dopo che il terminale più corto della lancetta dei secondi si è spostato alla posizione RX (6:00).
2. Il terminale più corto della lancetta dei secondi si sposta quindi a H, M o L, indicando che la ricezione è in corso.
3. Quando la ricezione è completata, il terminale più corto della lancetta dei secondi si sposta da H, M o L e ritorna al movimento ad intervalli di un secondo.

* Per ulteriori dettagli sulla procedura di ricezione delle onde radio, riferirsi a “3. Ricezione delle onde radio”.

Custodia dellʼorologio in un luogo oscuro per un lungo periodo di tempo

Se l’orologio viene riposto in un luogo non illuminato per un periodo di una settimana o più, la funzione di risparmio energia dell’orologio si attiva e l’orologio si ferma. Anche se l’orologio è nel modo di risparmio energia, continua a mantenere l’orario nell’ambito del suo intervallo di precisione. Tuttavia, a seconda della maniera in cui l’orologio viene custodito, esso potrebbe non essere in grado di correggere l’orario non essendo in condizione di ricevere le onde radio. Riprendendo l’uso dell’orologio dopo averlo riposto per un lungo periodo di tempo, annullare la funzione di Risparmio energia posizionando l’orologio alla luce, e quindi eseguendo la Ricezione libera per impostare correttamente l’orario e la data. * Per maggiori informazioni sulla funzione di Risparmio energia, riferirsi a “7. A. Funzione di risparmio energia”.

1. Caratteristiche

Questo orologio è un modello a onde radio che corregge automaticamente l’orario e la data ricevendo le onde radio dell’orario standard (informazione orario) trasmessa in Germania. L’orologio è anche dotato di una funzione di impostazione di differenza di orario, che permette l’impostazione delle differenze di orario in unità di un’ora, basate sull’orario standard tedesco, quando l’orologio viene utilizzato in regioni dove la differenza di orario differisce da quello della Germania. In aggiunta, questo orologio è anche un modello Eco-Drive a onde radio, dotato di una funzione di generazione di energia fotoelettrica, che converte l’energia luminosa in energia elettrica per far funzionare l’orologio. È anche dotato di una funzione di risparmio energia che riduce il consumo di energia dell’orologio quando la cella solare non viene esposta alla luce.

2. Prima dellʼuso

A. Funzione di ricezione onde radio
Per una buona ricezione
Questo orologio incorpora un’antenna per la ricezione di onde radio all’interno della cassa (alla posizione 9:00). Per una buona ricezione quando si ricevono le onde radio, è ideale avere la posizione 9:00 dell’orologio rivolta nella direzione della stazione trasmittente le onde radio. Il livello di ricezione varia a seconda dell’ambiente nel quale si usa l’orologio. Provare a ricevere le onde radio mentre si cambia l’orientamento o la posizione dell’orologio riferendosi a simboli H, M o L che indicano il livello di ricezione dell’orologio. Ricercare la posizione e la direzione dove le onde radio vengono ricevute facilmente, come viene indicato da H o M per il livello di ricezione.

• Per ottenere una ricezione stabile, rimuovere l’orologio dal polso e collocarlo in una posizione stabile che facilita la ricezione delle onde radio, come ad esempio di fronte a una finestra. Non muovere l’orologio durante la ricezione.
• Le onde radio potrebbero essere di difficile ricezione a seguito del blocco causato da oggetti metallici o dall’ambiente. Quando ci si trova all’interno di un edificio o luogo simile, la ricezione deve essere eseguita il più vicino possibile ad una finestra.

Luoghi dove la ricezione può essere difficoltosa
Può non essere possibile ricevere correttamente le onde radio nei seguenti luoghi suscettibili di generare disturbi alle onde radio, oppure sotto le seguenti condizioni ambientali che causano difficoltà di ricezione delle onde radio.

1. Luoghi soggetti a temperature estremamente alte o basse
2. All’interno di un edificio in cemento armato, tra edifici alti, in vallate tra le montagne o sottoterra
3. In un’automobile, treno o aeroplano
4. Nelle vicinanze di cavi ad alta tensione (linee di potenza), cavi aerei ferroviari o aeroporti (ausili alle comunicazioni)
5. Vicino a un telefono cellulare in uso
6. Vicino a strumenti elettrici domestici o apparecchiature OA, come ad esempio apparecchi TV, frigoriferi, personal computer, apparecchi fax, ecc.

3. Ricezione delle onde radio

In aggiunta ai metodi più comunemente usati di Ricezione automatica regolare e Ricezione libera, le onde radio possono anche essere ricevute usando la Ricezione automatica di ripristino, tramite la quale le onde radio vengono ricevute quando l’orologio viene caricato fino al movimento della lancetta dei secondi ad intervalli di un secondo, dopo che si è fermato a causa di una carica insufficiente. L’orario e la data vengono corretti automaticamente quando le onde radio sono ricevute correttamente. Quando la ricezione è completata, ciascuna lancetta si muove in avanti o indietro per indicare l’orario ricevuto.

Dati ricevuti dalle onde radio dell’orario standard tedesco

• Informazione orario: Ore, minuti, secondi, ora legale
• Informazione data: Mese, giorno, anno

A. Modi di ricezione

1. Ricezione automatica regolare
   Il terminale più corto della lancetta dei secondi si sposta a RX: Posizione di Ricezione in corso, e l’orologio inizia automaticamente a ricevere le onde radio due volte al giorno, alle 3:00 AM e alle 4:00 AM.
   Procedura di ricezione

   • Rimuovere l’orologio dal vostro polso e collocarlo in una posizione stabile dove le onde radio possono essere ricevute facilmente, come ad esempio da una finestra, con la posizione 9:00 dell’orologio rivolta nella direzione della stazione trasmittente le onde radio. L’orologio riceve automaticamente le onde radio due volte al giorno, alle 3:00 AM e alle 4:00 AM.
2. Ricezione libera
   La ricezione inizia quando si preme il pulsante (A) alla posizione 4:00 per circa 2 secondi. Rimuovere l’orologio dal vostro polso e collocarlo in una posizione stabile dove le onde radio possono essere ricevute facilmente, come ad esempio da una finestra, con la posizione 9:00 dell’orologio rivolta nella direzione della stazione trasmittente le onde radio. Quando la ricezione è completata, la lancetta dei secondi ritorna al movimento ad intervalli di un secondo.
   Procedura di ricezione

   1. Premere il pulsante (A) situato alla posizione 4:00 per circa 2 secondi e quindi rilasciarlo.
      Confermare che il terminale più corto della lancetta dei secondi si sia spostato alla posizione RX: Posizione di Ricezione in corso (posizione 6:00).
   2. Collocare l’orologio in una posizione stabile, dove le onde radio possono essere ricevute facilmente, come ad esempio da una finestra, con la posizione 9:00 dell’orologio rivolta nella direzione della stazione trasmittente le onde radio.
   3. Dopo di che, il terminale più corto della lancetta dei secondi si sposta dalla posizione RX a H, M, o L, indicando che la ricezione è in corso.
   4. Quando la ricezione è completata, terminale più corto della lancetta dei secondi si sposta da H, M o L e ritorna al movimento ad intervalli di un secondo.
      Non muovere l’orologio finché il terminale più corto della lancetta dei secondi non ritorna al movimento ad intervalli di un secondo.
3. Ricezione automatica di ripristino
   Quando l’orologio si è fermato come risultato di essere insufficientemente caricato, ricaricarlo sufficientemente esponendolo alla luce finché la lancetta dei secondi si muove ad intervalli di un secondo. Le onde radio vengono quindi ricevute automaticamente una volta, quando l’orologio è sufficientemente caricato.

Procedura di ricezione

• Collocare l’orologio in una posizione stabile, dove le onde radio possono essere ricevute facilmente, come ad esempio da una finestra, con la posizione 9:00 dell’orologio rivolta nella direzione della stazione trasmittente le onde radio. Una volta che l’orologio è stato sufficientemente caricato, la ricezione di onde radio inizia automaticamente.

Nota: Prima di usare l’orologio, controllare il risultato della ricezione. Se le onde radio non sono state ricevute correttamente, eseguire la Ricezione libera per poter ricevere le onde radio in modo corretto.

B. Posizione del terminale più corto della lancetta dei secondi durante la ricezione

• Il terminale più corto della lancetta dei secondi si sposta alla posizione RX e inizia la preparazione per la ricezione delle onde radio.
• La lancetta dei minuti si ferma alla posizione corrispondente alla lancetta dei secondi.
• Il terminale più corto della lancetta dei secondi si sposta alla posizione corrispondente al livello di ricezione e inizia la ricezione.
• Durante la ricezione delle onde radio (mentre la lancetta dei secondi indica il livello di ricezione), il terminale più corto della lancetta dei secondi e la lancetta dei minuti potrebbero spostarsi per correggere l’orario.
• Quando la ricezione è completata, ciascuna delle lancette e la data vengono corrette automaticamente, e la lancetta dei secondi riprende il movimento ad intervalli di un secondo.

Tempo richiesto per la ricezione delle onde radio
Per ricevere le onde radio si richiedono da 2 a 13 minuti circa. Se la ricezione è fallita, potrebbero richiedersi al massimo 50 secondi circa all’orologio per ritornare alla visualizzazione normale.

Nota: Mentre la ricezione è in corso, il terminale più corto della lancetta dei secondi si sposta dalla posizione RX (Ricezione in corso) alla posizione (H, M o L) del livello di ricezione.
* Mentre l’orologio riceve il segnale a onde radio, tutte le lancette si fermano. Se si desidera controllare l’ora, tenere premuto il pulsante (A) per 2 secondi in modo da annullare il ricevimento delle onde radio.Le lancette tornano all’ora corrente.
(La visualizzazione dell’orario potrebbe cambiare leggermente a seconda delle condizioni di ricezione e del processo interno dell’orologio, anche in caso di corretta ricezione delle onde radio.)

C. Conferma del risultato di ricezione

• Quando si preme il pulsante (A) una volta, a seguito del completamento della ricezione, il terminale più corto della lancetta dei secondi si sposta rapidamente a H, M, L o NO permettendovi di confermare il risultato della ricezione.
  Nota: Se si preme continuamente il pulsante (A) per 2 secondi o più, inizia la ricezione libera.
• Il risultato della ricezione viene indicato per 10 secondi, dopodiché l’orologio ritorna automaticamente all’orario corrente. Inoltre, l’orologio può anche essere riportato all’orario corrente premendo il pulsante (A) mentre viene indicato il risultato di ricezione.

Risultato di ricezione

• L’orario e la data vengono corretti automaticamente in base al risultato di ricezione, e il terminale più corto della lancetta dei secondi inizia a muoversi ad intervalli di un secondo.
• Quando la ricezione è fallita: L’orologio ritorna all’orario risultante dall’aggiunta dell’ammontare di tempo richiesto per la ricezione, all’orario e data visualizzati prima della ricezione, e la lancetta dei secondi inizia il movimento ad intervalli di un secondo.

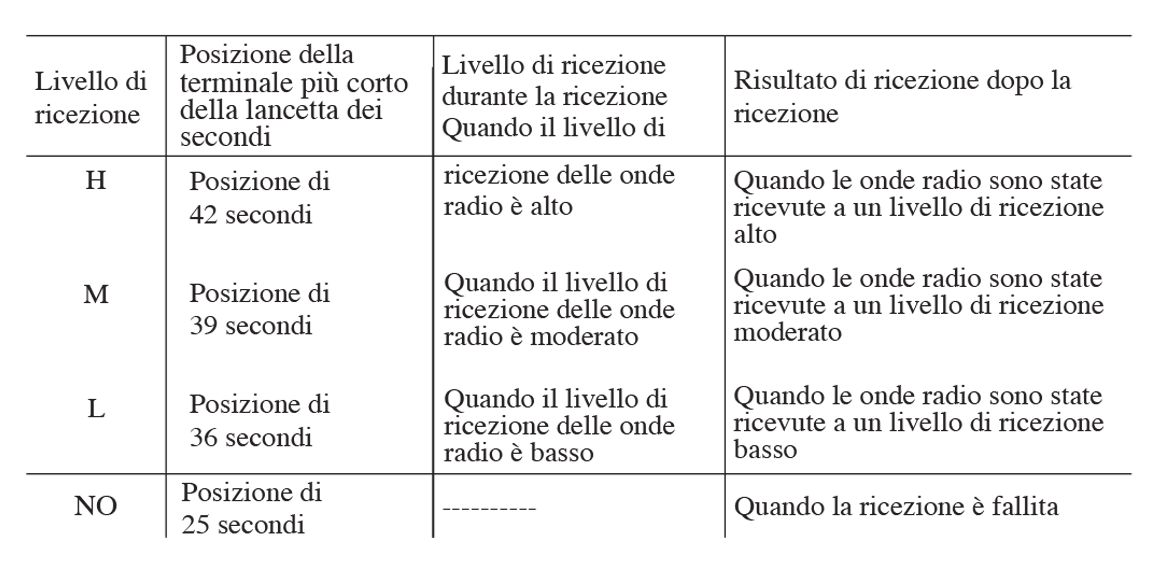

D. Livello di ricezione e risultato di ricezione

• Durante la ricezione delle onde radio dell’orario standard, terminale più corto della lancetta dei secondi attende alla posizione del livello di ricezione corrispondente allo stato di ricezione, per indicare il livello di ricezione. Seguentemente alla ricezione, il risultato di ricezione può essere confermato premendo il pulsante (A) una volta.

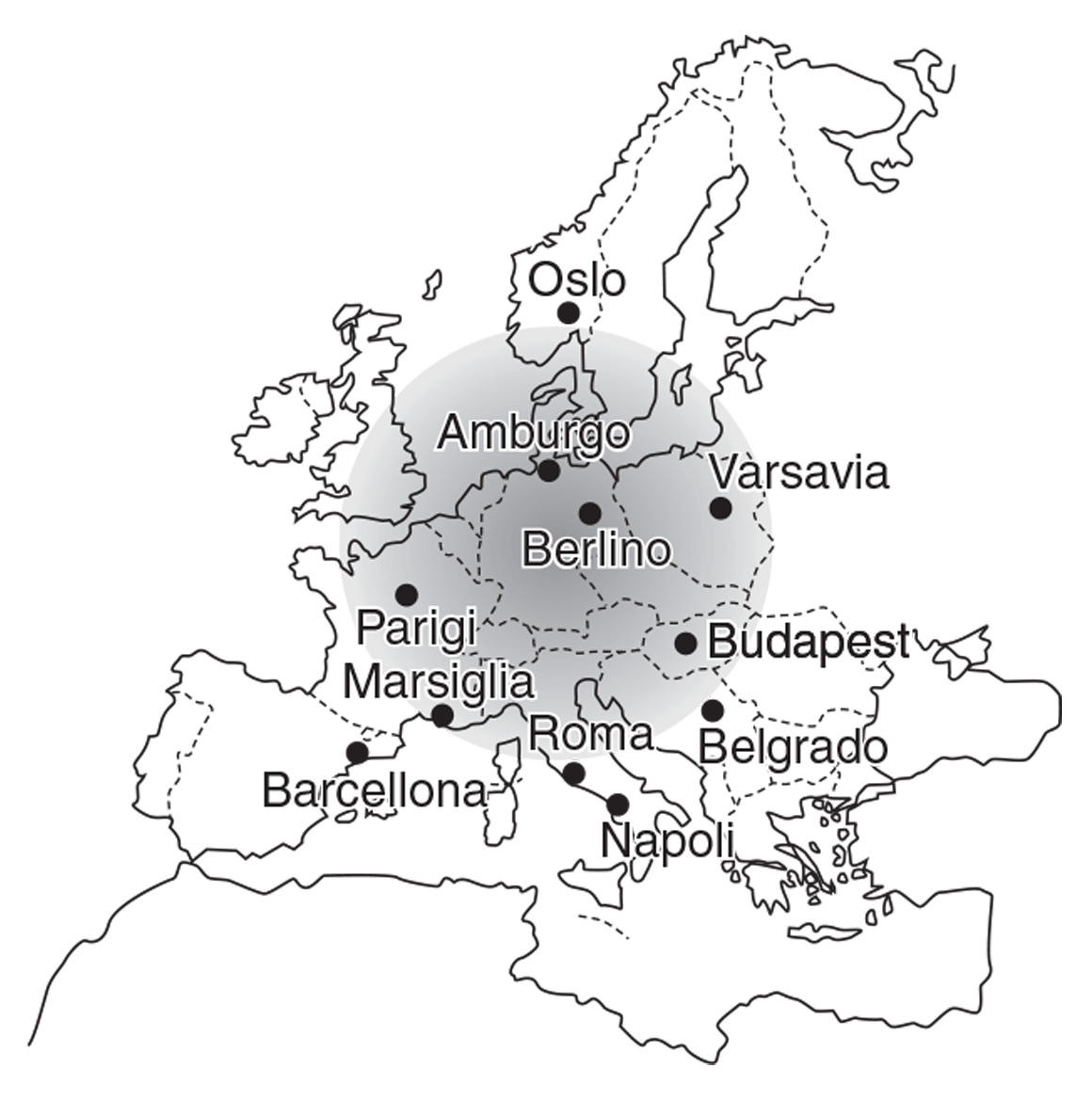

E. Riferimento generale per le aree di ricezione
Di seguito viene fornito un riferimento generale per quelle aree dove l’orologio è in grado di ricevere le onde radio dell’orario standard. Tuttavia, queste aree possono variare dipendentemente dall’orario, variazioni stagionali e condizioni atmosferiche (presenza di impianti di illuminazione, ecc.). Poiché questa mappa fornisce solo un riferimento generale delle aree di ricezione standard, essa potrebbe non essere applicabile in alcune particolari località, anche all’interno del campo mostrato sulla mappa.

Sebbene le onde radio dell’orario standard impiegate dagli orologi ad onde radio, siano trasmesse continuamente per 24 ore al giorno, la trasmissione potrebbe essere interrotta per ragioni varie, come ad esempio la manutenzione e le ispezioni. Anche se non si è in grado di ricevere le onde radio dell’orario standard, questo orologio continuerà a mantenere l’orario corretto con una precisione di ±15 secondi al mese.

4. Impostazione manuale dellʼorario e della data

Questo orologio permette di impostare manuale l’orario e la data, quando non si è in grado di ricevere le onde radio.
Corona di tipo con bloccaggio a vite

• Se la corona del vostro orologio è del tipo con bloccaggio a vite, azionare la corona dopo aver prima allentato il meccanismo di bloccaggio a vite ruotando la corona alla sinistra. Quando si è terminato di azionare la corona, dopo averla riportata alla posizione normale ruotare la corona a destra premendola verso l’interno e stringerla in modo sicuro.
• Dopo aver corretto manualmente l’orario e la data, o dopo aver corretto la differenza di orario, assicurarsi di stringere in modo sicuro il meccanismo di bloccaggio a vite della corona, dopo averla riportata alla posizione normale. Tuttavia, poiché l’orologio continuerà ad essere nel modo di correzione della lancetta delle ore e della data, o nel modo di correzione della differenza di orario, ecc. se la corona con bloccaggio a vite viene stretta immediatamente dopo il completamento del movimento della lancetta, la lancetta delle ore avanzerà causando l’impostazione errata dell’orario e così via.
  Il modo di correzione può essere cambiato azionando la corona e i pulsanti nella maniera indicata sotto.


A. Correzione delle lancette dei secondi e dei minuti
Procedura di correzione

1. Estrarre la corona alla seconda posizione.

   • La lancetta dei secondi si sposta rapidamente in avanti o indietro fino alla posizione di 0 secondi e si arresta.
   • Se la lancetta dei secondi non si arresta alla posizione di 0 secondi, impostare la posizione di riferimento riferendosi a “Impostazione della posizione di riferimento”.
2. Ruotare la corona per impostare la lancetta dei minuti.

   • Quando la corona viene ruotata a destra (di uno scatto), la lancetta dei secondi esegue un giro movendosi in avanti (in direzione oraria), e la lancetta dei minuti avanza di un minuto.
   • Quando la corona viene ruotata a sinistra (di uno scatto), la lancetta dei secondi esegue un giro movendosi all’indietro (in direzione antioraria), e la lancetta dei minuti si muove indietro di un minuto.
   • Ruotando continuamente la corona (di due o più scatti) si determina il movimento continuo della lancetta dei secondi e della lancetta dei minuti.
   • Ruotare la corona a sinistra o a destra per interrompere il movimento continuo delle lancette.

   Note:

   • La lancetta dei minuti si muove in coordinazione con la lancetta dei secondi. La lancetta dei secondi o la lancetta dei minuti non possono essere corrette indipendentemente.
   • Poiché la lancetta delle ore si muove anche in coordinazione con la lancetta dei minuti, la lancetta delle ore può essere impostata tramite il movimento continuo della lancetta dei secondi e della lancetta dei minuti. In aggiunta, la data cambia in coordinazione con la lancetta delle ore.
   • L’orologio avanza automaticamente trascorse date inesistenti, come ad esempio il 30 Febbraio o il 31 Aprile. Mentre l’orologio sta avanzando, la lancetta dei secondi e la lancetta dei minuti rimangono in attesa alla posizione 12:00, mentre la lancetta delle ore si muove continuamente per oltrepassare la data inesistente.
3. Riportare la corona alla posizione normale, in sincronizzazione con un segnale orario.

B. Correzione del mese e anno (No. di anni trascorsi dall’anno bisestile)
Lettura del mese e anno

• Il mese e l’anno (numero di anni trascorsi dal più recente anno bisestile) sono indicati con la lancetta dei secondi.
• La lancetta dei secondi indica il mese di Gennaio quando essa punta all’area tra 1:00 e 2:00, Febbraio quando punta all’area tra 2;00 e 3:00, Marzo quando punta all’area tra 3:00 e 4:00 e cosi via, fino a quando essa indica all’area tra 12:00 e 1:00 per indicare il mese di Dicembre. Inoltre, il primo grado di ogni zona del mese indica un anno bisestile, mentre il secondo grado indica il secondo anno dopo l’anno bisestile. L’illustrazione mostra l’esempio del mese di Aprile nel terzo anno dopo il più recente anno bisestile.

☆ Lettura del mese
Gennaio : La zona di Gennaio è tra 1:00 e 2:00
Febbraio: La zona di Febbraio è tra 2:00 e 3:00
Dicembre: La zona di Dicembre è tra 12:00 e 1:00

☆ Lettura dell’anno
Anno bisestile: Il 1° grado di ogni zona del mese indica un anno bisestile
1° anno dopo l’anno bisestile: Il 2° grado di ogni zona del mese indica il secondo anno dopo un anno bisestile
2° anno dopo l’anno bisestile: Il 3° grado di ogni zona del mese indica il terzo anno dopo un anno bisestile
3° anno dopo l’anno bisestile: Il 4° grado di ogni zona del mese indica il quarto anno dopo un anno bisestile

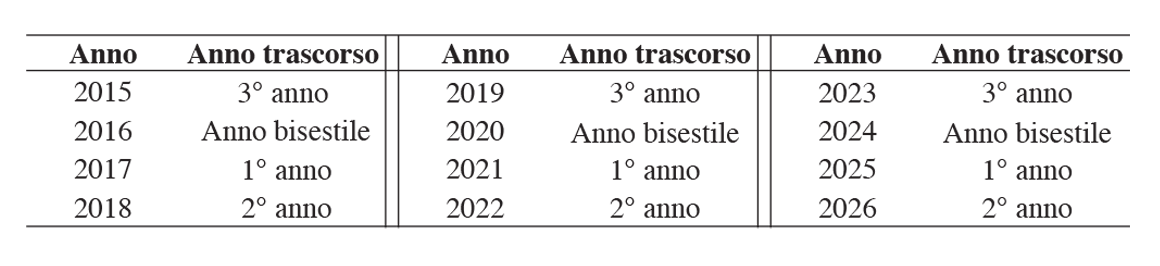

Tabella di riferimento rapido per il numero di anni trascorsi dallʼanno bisestile

Procedura di correzione

1. Estrarre la corona alla prima posizione.

   • L’orologio cambia al modo di correzione della data, e la lancetta dei secondi si sposta alla posizione dell’anno e del mese memorizzati e si arresta.
2. Ruotare la corona per impostare il mese e l’anno.

   • Ruotare la corona a destra (di uno scatto) per allineare la lancetta dei secondi alla posizione corrispondente al mese e anno.
   • Quando la corona viene ruotata a sinistra (di uno scatto), i secondi si muovono all’indietro.
   • Ruotando continuamente la corona (di due o più scatti) si determina il movimento continuo della lancetta dei secondi.
   • Ruotare la corona a sinistra o a destra per interrompere il movimento continuo della lancetta dei secondi.
     Esempi:
     Nel caso del mese di Dicembre ricadente in un anno bisestile: Allineare la lancetta dei secondi alla posizione di 0 secondi. (L’area tra 12:00 e 1:00 è la zona di Dicembre. Il primo grado di una zona del mese rappresenta un anno bisestile.) Nel caso del mese di Aprile ricadente nel terzo anno dopo il più recente anno bisestile: Allineare la lancetta dei secondi alla posizione di 23 secondi. (L’area tra 4:00 e 5:00 è la zona di Aprile. Il quarto grado di una zona del mese rappresenta il terzo anno dopo il più recente anno bisestile.)
     Nota:

     • Se si cerca di correggere la lancetta dei secondi ruotando di due o più giri dal mese e anno quando la corona è estratta alla prima posizione, la lancetta dei secondi si arresta quando ha effettuato due giri, e ritorna automaticamente all’indicazione precedente del mese e anno.
3. Dopo la correzione del mese e anno, riportare la corona alla posizione normale. La lancetta dei secondi ritorna all’orario corrente e inizia a muoversi.

Impostazione ad una data inesistente
Se dopo l’impostazione della data viene cambiato il mese, causando l’impostazione ad una data inesistente, la data viene automaticamente cambiata al primo giorno del mese successivo quando si riporta la corona dalla posizione di correzione alla posizione normale.

C. Correzione della lancetta delle ore e della data

• Poiché la data cambia in coordinazione con la lancetta delle ore, essa non può essere corretta indipendentemente. Avanzando la lancetta delle ore, la data viene cambiata in continuazione.
• La lancetta delle ore e la data possono essere corrette per 10 secondi dopo che è stato premuto il pulsante (B), oppure per 10 secondi dopo che la lancetta delle ore ha fermato il suo movimento in seguito alla correzione della lancetta stessa delle ore. Se la corona non viene azionata entro 10 secondi, l’orologio ritorna automaticamente alla visualizzazione normale.

Procedura di correzione

1. Estrarre la corona in posizione normale.
2. Premere il pulsante (B) una volta.

   • Il terminale più corto della lancetta dei secondi si sposta alla posizione SET (10:00) o ±0 (9:00) per indicare che l’orologio è entrato nel modo di correzione della differenza di orario.
3. Quando la corona viene ruotata in continuazione (di due o più scatti), la lancetta delle ore si muove in continuazione.

   • Ruotando la corona continuamente a destra, la lancetta delle ore si muove continuamente nella direzione in avanti (in senso orario).
   • Quando si ruota la corona continuamente a sinistra, la lancetta delle ore si muove continuamente nella direzione indietro (in senso antiorario).
   • Quando la lancetta delle ore esegue due giri, la data cambia di un giorno. Far avanzare continuamente la lancetta delle ore finché non viene visualizzata la data corretta.
   • Ruotare la corona a sinistra o a destra per interrompere il movimento continuo della lancetta delle ore.
   • La data cambia tra le ore 10:00 PM e 3:00 AM circa.
   • Nel caso in cui il mese è impostato ad un mese con meno di 31 giorni, una data inesistente viene automaticamente scavalcata, e l’orologio indica il primo giorno del mese successivo, anche se la data è cambiata dal 30 al 31.
4. Ruotare la corona per impostare la lancetta delle ore.

   • Quando si ruota la corona a destra (di uno scatto), la lancetta delle ore avanza di un’ora (in senso orario).
   • Quando si ruota la corona a sinistra (di uno scatto), la lancetta delle ore si muove indietro di un’ora (in senso antiorario).
     Nota:
     Quando si corregge l’ora, impostare l’orario facendo attenzione a AM e PM. L’orario quando cambia la data è 12:00 AM.
5. Premere il pulsante (A) per 2 secondi.

   • I dati di impostazione della differenza di orario sono azzerati, e il terminale più corto della lancetta dei secondi ritorna alla posizione ±0. Tuttavia, la lancetta delle ore e la data indicano l’orario e la data corretti.
     Nota:
     Una volta che sono stati impostati l’orario e la data (dopo che la lancetta delle ore ha terminato il movimento o la data ha terminato di cambiare), assicurarsi sempre di premere entro 10 secondi il pulsante (A) per 2 secondi. Se l’orologio viene lasciato senza premere il pulsante (A), verrà impostata la differenza di orario e la volta successiva che si riceveranno le onde radio, verrà visualizzato l’orario risultante dall’aggiunta all’orario corrente dell’ammontare di tempo impiegato per correggere l’orario.
6. Premere il pulsante (B) una volta.

   • L’orologio ritorna alla visualizzazione dell’orario normale.
     Questo completa la procedura per l’impostazione manuale dell’orario e della data.

Orario quando cambia il calendario durante lʼuso normale

• Mese e anno: Cambia alle 12:00:00 AM del primo giorno del mese
• Data: Cambia tra le ore 10:00 PM e 3:00 AM circa

5. Funzione di correzione della differenza di orario

• Questo orologio è dotato di due tipi di funzioni di correzione della differenza di orario che vi permettono di impostare una differenza di orario in unità di un’ora, rispetto all’orario standard tedesco ricevuto.
• Quando si ricevono le onde radio dopo aver impostato una differenza di orario, l’orario viene visualizzato dopo la correzione della differenza di orario impostata.
• Viene fornito un monitor di visualizzazione della differenza di orario, che indica con terminale più corto della lancetta dei secondi se è impostata oppure no una differenza di orario.

Procedura di impostazione della differenza di orario

1. Mettere la corona alla posizione normale.
2. Premere il pulsante (B) una volta.

   • Il terminale più corto della lancetta dei secondi si sposta alla posizione SET (10:00) o ±0 (9:00) per indicare che l’orologio è entrato nel modo di correzione della differenza di orario.
3. Ruotare la corona per correggere la differenza di orario.

   1. Quando la corona viene ruotata a destra (di uno scatto), la lancetta delle ore si muove in avanti (in senso orario) di un’ora.
   2. Quando la corona viene ruotata a sinistra (di uno scatto), la lancetta delle ore si muove indietro (in senso antiorario) di un’ora.

      • Sebbene la lancetta delle ore si muove continuamente quando si ruota la corona in continuazione (di due o più scatti), muovere la lancetta delle ore di un’ora alla volta, per assicurare che la differenza di orario sia corretta in modo attendibile.
      • Ruotare la corona di uno scatto a sinistra o a destra per arrestare il movimento continuo della lancetta delle ore.
4. Una volta che la differenza di orario è stata impostata, il terminale più corto della lancetta dei secondi si sposta alla posizione SET.

   • Terminale più corto della lancetta dei secondi si sposta alla posizione ±0 se non è stata impostata una differenza di orario.
5. Premere il pulsante (B) una volta dopo aver impostato la differenza di orario.

   • Questo completa la procedura per l’impostazione della differenza di orario. La lancetta dei secondi ritorna al movimento ad intervalli di un secondo.

Note:

• Correggere la differenza di orario facendo attenzione a non sbagliare AM, PM o la data.
• La differenza di orario può essere corretta per 10 secondi dopo aver premuto il pulsante (B), o per 10 secondi dopo che la lancetta delle ore si è fermata in seguito alla correzione della differenza di orario.
• L’orologio ritorna automaticamente alla visualizzazione normale se la corona non viene azionata per 10 secondi dopo aver premuto il pulsante (B), o per 10 secondi dopo la correzione della differenza di orario.

Nel caso di una corona con bloccaggio di tipo a vite, allentare prima la vite, e dopo aver terminato di azionare la corona, stringere di nuovo la vite in modo sicuro.

Esempio: Impostazione all’orario di Londra quando l’orario in Germania è 10:10 AM
La differenza di orario tra Londra e la Germania è di -1 ora. Quando l’orario in Germania è 10:10 AM, l’orario a Londra è 9:10 AM.

Impostazione della differenza di orario in questo caso

1. Mettere la corona alla posizione normale.
2. Premere il pulsante (B) una volta.

   • Il terminale più corto della lancetta dei secondi si sposta alla posizione ±0, indicando che l’orologio è entrato nel modo di correzione della differenza di orario.
3. Ruotare la corona a sinistra per far tornare indietro la lancetta delle ore di un’ora.

   • Una volta che è stata impostata una differenza di orario, il terminale più corto della lancetta dei secondi si sposta alla posizione SET.
4. Dopo l’impostazione della differenza di orario, premere il pulsante (B) una volta.

   • Questo completa l’impostazione della differenza di orario. La lancetta dei secondi ritorna al movimento ad intervalli di un secondo.

Conferma dellʼimpostazione della differenza di orario

• Quando la corona è alla posizione normale e si preme il pulsante (B) una volta, il terminale più corto della lancetta dei secondi si sposta alla posizione SET o ±0 (9:00) per indicare lo stato di impostazione della differenza di orario. Nota: Se si ruota la corona mentre è visualizzato lo stato di impostazione della differenza di orario, la lancetta delle ore si muoverà e sarà impostata una differenza di orario che causerà il cambio di orario.
• Per ritornare alla visualizzazione normale, premere di nuovo il pulsante (B) o attendere semplicemente per 10 secondi, dopodiché l’orologio ritorna automaticamente alla visualizzazione normale.
• Quando il terminale più corto della lancetta dei secondi indica SET: È impostata la differenza di orario.
• Quando il terminale più corto della lancetta dei secondi indica ±0: Non è impostata la differenza di orario.

Annullamento della differenza di orario
Annullare la differenza di orario muovendo la lancetta delle ore nella direzione opposta a quando è stata impostata la differenza di orario.

• Se la differenza di orario è stata impostata in avanti (in direzione oraria): Ruotare indietro la lancetta delle ore per il numero delle ore che sono state anticipate.
• Se la differenza di orario è stata impostata indietro (in direzione antioraria): Ruotare in avanti la lancetta delle ore per il numero delle ore che sono state ritardate.

1. Mettere la corona in posizione normale e premere il pulsante (B) una volta.

   • Il terminale più corto della lancetta dei secondi si sposta alla posizione SET e l’orologio entra al modo di correzione della differenza di orario.
2. Ruotare la corona per muovere la lancetta delle ore finché il terminale più corto della lancetta dei secondi indica ±0.

   • Quando si ruota la corona (di uno scatto) a destra, la lancetta delle ore ruota in avanti (in senso orario) di un’ora, e quando si ruota a sinistra, la lancetta delle ore ruota indietro (in senso antiorario) di un’ora.
   • L’impostazione della data cambia se si sposta la lancetta delle ore nella stessa direzione di quando era stata impostata la differenza di orario. Assicurarsi sempre di spostare la lancetta delle ore nella direzione opposta, nella quale la differenza di orario ritorna a zero.
3. Premere di nuovo il pulsante (B) o attendere semplicemente per 10 secondi, dopodiché l’orologio ritorna automaticamente alla visualizzazione normale.

   • L’impostazione della differenza di orario è ora annullata, e la lancetta dei secondi ritorna al movimento ad intervalli ad un secondo.


6. Note sul maneggio degli orologi Eco-Drive

Questo orologio utilizza una batteria secondaria (batteria ricaricabile) per immagazzinare l’energia elettrica. Una volta che è completamente caricata, l’orologio continuerà a mantenere l’orario corretto per circa 6 mesi durante l’uso normale (quando non è attivata la funzione di risparmio energia). In aggiunta, quando la funzione di risparmio energia viene attivata, l’orologio manterrà l’orario corretto per circa 2 anni.
Per un uso ottimale di questo orologio
Per utilizzare confortevolmente questo orologio, provare a mantenerlo sempre carico. Caricare l’orologio esponendo il quadrante (contenente la cella solare) alla luce solare diretta o alla luce proveniente da una lampada fluorescente. Non ha importanza per quanto tempo l’orologio viene caricato, esso non verrà danneggiato. Quando si effettua la carica, esporre il quadrante dell’orologio (contenente la cella solare) nella direzione della luce.
Provare a mantenere lʼorologio sempre carico

• Se si indossano abiti a maniche lunghe, il tessuto può coprire l’orologio ed impedire che esso venga esposto alla luce, di conseguenza l’orologio può divenire insufficientemente carico. Durante i mesi invernali in particolare, si raccomanda di caricare l’orologio esponendo il quadrante alla luce solare diretta circa una volta al mese.
• Quando ci si toglie l’orologio, provare a riporlo in un luogo il più possibile luminoso, come ad esempio vicino ad una finestra, in modo che i raggi solari risplendano sul quadrante dell’orologio. Ciò manterrà l’orologio continuamente carico, e consentirà ad esso di continuare a funzionare sempre correttamente.

7. Funzioni esclusive degli orologi Eco-Drive

Quando l’orologio diviene insufficientemente carico, la visualizzazione cambia come viene illustrato sotto.

1. Se l’orologio si è fermato come conseguenza di essere insufficientemente caricato, anche se l’orologio viene esposto alla luce, si richiede un minimo di circa 30 minuti prima di eseguire la ricezione automatica di ripristino.
2. Se la ricezione automatica di ripristino fallisce, l’orologio inizia a funzionare dopo essere ritornato all’orario e alla data di quando si era fermato come risultato di essere insufficientemente caricato. In questo caso, sebbene la lancetta dei secondi si sposti ad intervalli di uno secondo, poiché l’orario non è corretto, prima di usare l’orologio impostare l’orario e la data manualmente o tramite la ricezione libera.

A. Funzione di risparmio energia
Risparmio energia
Quando l’orologio viene conservato in un luogo buio, l’elemento ricaricabile a energia solare non viene esposto alla luce e non viene generata energia per un periodo continuativo di almeno 1 settimana, si attiva la funzione di risparmio energia, e alcune funzioni dell’orologio vengono disattivate. La funzione di risparmio energia viene annullata automaticamente quando il quadrante dell’orologio viene esposto alla luce. Assicurarsi di esporre l’orologio alla luce finché le lancette cominciano a muoversi.

Annullamento di risparmio energia
La funzione di risparmio energia viene annullata quando riprende la generazione di energia esponendo la cella solare alla luce.

• Quando viene annullata la funzione di risparmio energia, ciascuna lancetta ritorna rapidamente all’orario corrente (muovendosi in direzione oraria o antioraria), e l’orologio inizia il movimento ad intervalli di un secondo.
• Se l’orologio è insufficientemente caricato, inizia il movimento ad intervalli di due secondi. Quando ciò accade, caricare sufficientemente l’orologio in modo che esso ritorni al movimento ad intervalli di un secondo.

Note:

• Sebbene venga eseguita la ricezione automatica regolare mentre l’orologio è nel modo di Risparmio energia, le onde radio possono non essere ricevute dipendentemente dall’ambiente dove è stato riposto l’orologio. Controllare il risultato di ricezione premendo il pulsante (A) dopo che è stata annullata la funzione di risparmio energia. Se il risultato di ricezione è “NO”, eseguire la ricezione libera prima dell’uso.
• La funzione di risparmio energia non può essere annullata azionando la corona o i pulsanti. Annullarla esponendo l’orologio alla luce.

B. Funzione di avvertimento di carica insufficiente (La lancetta dei secondi si muove ad intervalli di due secondi)
Quando la capacità della batteria secondaria diviene bassa, a seguito della non esposizione della cella solare alla luce, la lancetta dei secondi cambia dal movimento ad intervalli di un secondo al movimento ad intervalli di due secondi (funzione di avvertimento di carica insufficiente), per indicare che l’orologio è insufficientemente caricato. Sebbene l’orologio continui a funzionare normalmente in questo momento, trascorsi circa 6 giorni dall’inizio del movimento ad intervalli di due secondi, l’orologio giunge a fermarsi, come conseguenza di essere insufficientemente caricato. Ricaricare prontamente l’orologio esponendolo alla luce solare diretta, in modo che la lancetta dei secondi ritorni al movimento ad intervalli di un secondo.

Note:

• L’orario e la data non possono essere corretti manualmente durante il movimento ad intervalli di due secondi.
• La ricezione automatica regolare e la ricezione libera non sono disponibili.

C. Funzione di prevenzione sovraccarica
Quando la batteria secondaria diviene completamente carica esponendo il quadrante (cella solare) alla luce, si attiva automaticamente la funzione di prevenzione sovraccarica, per prevenire che la batteria venga ulteriormente caricata. Questo vi consente di esporre l’orologio alla luce senza alcuna preoccupazione che la sovraccarica provochi danni all’orologio.

8. Riferimento generale per i tempi di carica di orologi Eco-Drive

La tabella che segue riporta i tempi di ricarica indicativi quando si espone continuamente l'orologio alla luce. I valori indicati sono approssimativi.

• Si consiglia di esporre l'orologio alla luce solare diretta per ricaricarlo.
  Le lampade fluorescenti o l'illuminazione interna non hanno abbastanza luce per ricaricare in modo efficace l’accumulatore ricaricabile.

Tempo di carica per la carica completa: Tempo richiesto per la ricarica dell’orologio dallo stato di fermo alla carica completa.
Tempo di carica per 1 giorno di funzionamento: Tempo richiesto per la ricarica dell’orologio per 1 giorno di funzionamento.

Nota:
Una volta completamente caricato, l’orologio ha una durata di funzionamento continuo di circa sei mesi senza ulteriore carica. Quando viene attivata la funzione di risparmio energia, l’orologio continuerà ad indicare l’orario corretto per circa due anni. Tuttavia, una volta che l’orologio si ferma come risultato di essere insufficientemente caricato, si richiede un considerevole periodo di tempo per la ricarica, in modo che esso riprenda di nuovo a funzionare come viene indicato nella tabella. Si raccomanda quindi di caricare l’orologio almeno una volta al mese esponendolo alla luce solare diretta.

9. Precauzioni per il maneggio di orologi EcoDrive

ATTENZIONE: Precauzioni per la carica

• Evitare la carica dell’orologio a temperature elevate (circa 60°C o superiori) poiché permettendo all’orologio di raggiungere una temperatura elevata durante la carica, si può causare la deformazione o lo scoloramento del quadrante, della cella solare e di altri componenti esterni, come pure un malfunzionamento dei componenti meccanici.
  Esempi:
  Caricando l’orologio posizionandolo troppo vicino a una sorgente di luce che può divenire calda, come ad esempio una lampada a incandescenza o lampada alogena, oppure eseguendo la carica lasciando l’orologio sul cruscotto di un’automobile che può facilmente raggiungere un’elevata temperatura.
• Quando si carica l’orologio con una lampada ad incandescenza, lampada alogena o altra sorgente luminosa che può raggiungere un’elevata temperatura, assicurarsi sempre di posizionarlo ad almeno una distanza di 50 cm. dalla sorgente luminosa, per prevenire che l’orologio possa raggiungere una temperatura elevata.

ATTENZIONE: Maneggio della batteria secondaria

• Non tentare mai di rimuovere la batteria secondaria dall’orologio. Se la batteria secondaria deve essere inevitabilmente rimossa, conservarla fuori della portata di mano dei bambini piccoli, per prevenire che possa essere inghiottita accidentalmente.
• Se la batteria secondaria dovesse essere inghiottita, consultare immediatamente un medico e sottoporre alle cure del caso.

ATTENZIONE: Usare solo la batteria secondaria specificata

• Non utilizzare mai una batteria secondaria differente dalla batteria secondaria originale utilizzata in questo orologio. Anche se è possibile installare un altro tipo di batteria, la struttura dell’orologio non ne permette il suo funzionamento. Nei casi in cui venga forzatamente installata e caricata nell’orologio una batteria secondaria differente, come ad esempio una batteria all’argento, sovraccaricando potrebbe accadere l’eventuale rottura della batteria secondaria. Questo può risultare rischioso per danni all’orologio o ferite a chi lo indossa. Quando si sostituisce la batteria secondaria, assicurarsi di usare sempre la batteria secondaria specificata.

Sostituzione della batteria secondaria

• Differentemente dalle normali batterie all’argento, la batteria secondaria impiegata in questo orologio non deve essere sostituita periodicamente a seguito di ripetute cariche e scariche.

10. Impostazione della posizione di riferimento

Controllare la posizione di riferimento se l’orologio non indica l’orario corretto anche dopo aver ricevuto le onde radio. Nel caso in cui la posizione di riferimento (posizione 0/ posizione 12:00), che serve come riferimento per tutte le funzione dell’orologio, sia slittata, controllare la posizione di riferimento di ciascuna lancetta, utilizzando la procedura descritta di seguito. Impostazione della posizione di riferimento

A. Controllo della posizione di riferimento

1. Premere il pulsante (B) per almeno 10 secondi con la corona in posizione normale, e una volta che la lancetta dei secondi inizia a muoversi rapidamente, rilasciare il pulsante (B).

   • La lancetta delle ore si sposta alla posizione di riferimento dopo che anche le lancette dei secondi e dei minuti si sono spostate alla posizione di riferimento.
   • La lancetta delle ore continua ad avanzare finché la data viene visualizzata tra 31 e 1.
   • Poiché la data cambia in coordinazione con la lancetta delle ore, essa visualizza una posizione tra 31 e 1 e si ferma.
2. Quando si preme il pulsante (B) dopo che è indicata la posizione di riferimento, le lancette ritornano rapidamente all’orario corrente. In alternativa, l’orologio ritornerà automaticamente all’orario corrente se i pulsanti o la corona non vengono azionati per 30 secondi o più.

Posizione di riferimento di ogni lancetta e data
Lancetta dei secondi, lancetta dei minuti, lancetta delle ore: posizione 12:00 (0:00:00) Data: Tra 31 e 1

• Impostare la posizione di riferimento se qualsiasi delle lancette o la data non indicano la posizione di riferimento.

B. Impostazione della posizione di riferimento

1. Premere il pulsante (B) per almeno 10 secondi con la corona in posizione normale, e quando la lancetta dei secondi inizia a muoversi rapidamente, rilasciare il pulsante (B).

   • La lancetta delle ore si sposta alla posizione di riferimento dopo che la lancetta dei secondi e la lancetta dei minuti si sono spostate anch’esse alla posizione di riferimento.
2. Estrarre la corona alla prima posizione, e ruotarla per impostare la data tra 31 e 1, e impostare la lancetta delle ore a 12:00.

   • Ruotando la corona continuamente (di due o più scatti) si determina il movimento continuo della lancetta delle ore. Quando la lancetta delle ore esegue due giri, la data cambia di un giorno. Far avanzare continuamente la lancetta delle ore fino a che la data viene visualizzata tra 31 e 1. Ruotare la corona a sinistra o a destra per interrompere il movimento continuo della lancetta delle ore.
   • Dopo che si visualizza la data tra 31 e 1, ruotare lentamente la corona finché la lancetta delle ore indica 12:00.
3. Estrarre la corona alla seconda posizione e ruotarla per impostare la lancetta dei secondi e la lancetta dei minuti a 00 minuti 00 secondi.

   • Ruotando la corona (di uno scatto) si causa l’avanzare della lancetta dei secondi di un secondo, e la lancetta dei minuti avanza in coordinazione con la lancetta dei secondi. Ruotare la corona a destra o a sinistra per impostare la lancetta dei secondi e la lancetta dei minuti a 00 minuti 00 secondi.
   • Ruotando la corona continuamente (di due o più scatti) si causa il movimento continuo della lancetta dei secondi e della lancetta dei minuti. Ruotare la corona a sinistra o a destra per interrompere il movimento continuo della lancetta dei secondi e della lancetta dei minuti.
4. Riportare la corona alla posizione normale e premere il pulsante (B).

   • Ciascuna lancetta e la data ritornano rapidamente all’orario corrente.
     * Questo completa l’impostazione della posizione di riferimento. Dopo l’impostazione della posizione di riferimento, assicurarsi sempre di eseguire la ricezione libera prima dell’uso dell’orologio.

Cambio del modo quando si imposta la posizione di riferimento

11. Azzeramento completo

Il display dell’orologio può divenire anormale a causa degli effetti di elettricità statica o in seguito ad un forte urto. Se ciò accade, eseguire la procedura di azzeramento completo e quindi impostare la posizione di riferimento.

A. Procedura di azzeramento completo

1. Estrarre la corona alla seconda posizione.

   • La lancetta dei secondi si sposta rapidamente alla posizione di riferimento memorizzata e si arresta.
2. Premere simultaneamente i pulsanti (A) e (B).

Questo conclude la procedura di azzeramento completo. Assicurarsi sempre di impostare la posizione di riferimento conformemente a “B. Impostazione della posizione di riferimento dopo l’azzeramento completo”, dopo l’esecuzione della procedura di azzeramento completo.
Note:

• Non spingere all’interno la corona alla posizione normale finché non sia stata impostata la posizione di riferimento dopo l’esecuzione della procedura di azzeramento completo.

B. Impostazione della posizione di riferimento dopo l’azzeramento completo

1. Allineare la lancetta dei secondi e la lancetta dei minuti alla posizione di 00 minuti e 00 secondi.

   • Ruotando la corona (di uno scatto) si determina l’avanzamento della lancetta dei secondi di un secondo, e l’avanzare della lancetta dei minuti in coordinazione con la lancetta dei secondi. Ruotare la corona a destra o a sinistra per impostare la lancetta dei secondi e la lancetta dei minuti alla posizione di 00 minuti e 00 secondi.
   • Ruotando continuamente la corona (di due o più scatti) si determina il movimento continuo della lancetta dei secondi e della lancetta dei minuti. Ruotare la corona a sinistra o a destra per interrompere il movimento continuo della lancetta dei secondi e della lancetta dei minuti.
2. Spingere all’interno la corona dalla seconda posizione alla prima posizione, impostare la data tra 31 e 1, e impostare la lancetta delle ore a 12:00.

   • Ruotando la corona in continuazione (di due o più scatti) si determina il movimento continuo della lancetta delle ore. Quando la lancetta delle ore esegue due giri, la data cambia di un giorno. Far avanzare continuamente la lancetta delle ore finché viene visualizzata la data tra 31 e 1. Ruotare la corona a sinistra o a destra per interrompere il movimento continuo della lancetta delle ore.
   • Dopo aver visualizzato la data tra 31 e 1, ruotare la corona lentamente finché la lancetta indica 12:00.
     Nota:
     Se la corona viene accidentalmente premuta all’interno troppo lontano rispetto la posizione normale, quando la corona viene premuta all’interno dalla seconda alla prima posizione, poiché questo concluderà l’impostazione della posizione di riferimento determinando il movimento normale delle lancette, non sarà possibile impostare la posizione di riferimento per la lancetta delle ore e la data. Se la corona è riportata alla posizione normale, impostare la posizione di riferimento riferendosi a “10 B. Impostazione della posizione di riferimento”. In alternativa, ripetere di nuovo la procedura di azzeramento completo.
3. Riportare la corona alla posizione normale.

   • Quando la posizione di riferimento viene impostata dopo aver eseguito la procedura di azzeramento completo, la lancetta dei secondi inizia il movimento ad intervalli di un secondo, pochi secondi dopo che la corona viene riportata alla posizione normale. Non estrarre la corona finché la lancetta dei secondi non inizia il movimento ad intervalli di un secondo.
4. Eseguire la ricezione libera o impostare l’orario e la data manualmente.

Precauzioni dopo lʼazzeramento completo

• Dopo l’esecuzione della procedura di azzeramento completo, l’orario non verrà visualizzato correttamente, a seguito dello slittamento della posizione di riferimento, a meno che la posizione di riferimento non sia stata impostata con la corona alla prima e seconda posizione. Assicurarsi sempre di impostare la posizione di riferimento.
• Dopo l’esecuzione della procedura di azzeramento completo, l’orario mostrato dopo l’impostazione della posizione di riferimento è 0:00 AM. Quando si imposta l’orario manualmente, impostare entrambi l’orario e la data facendo attenzione ad AM e PM, in maniera che l’orario venga impostato correttamente.

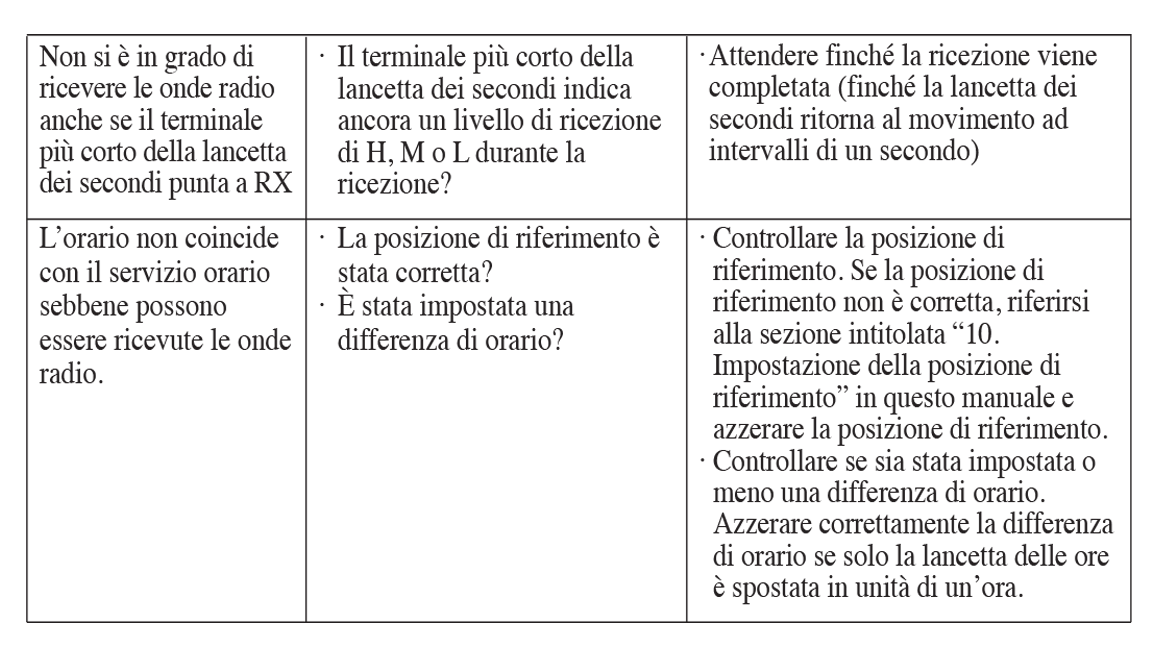

12. Risoluzione dei problemi

Funzione di ricezione onde radio: Quando pensate che si sia verificato un problema, provare a controllare quanto segue.

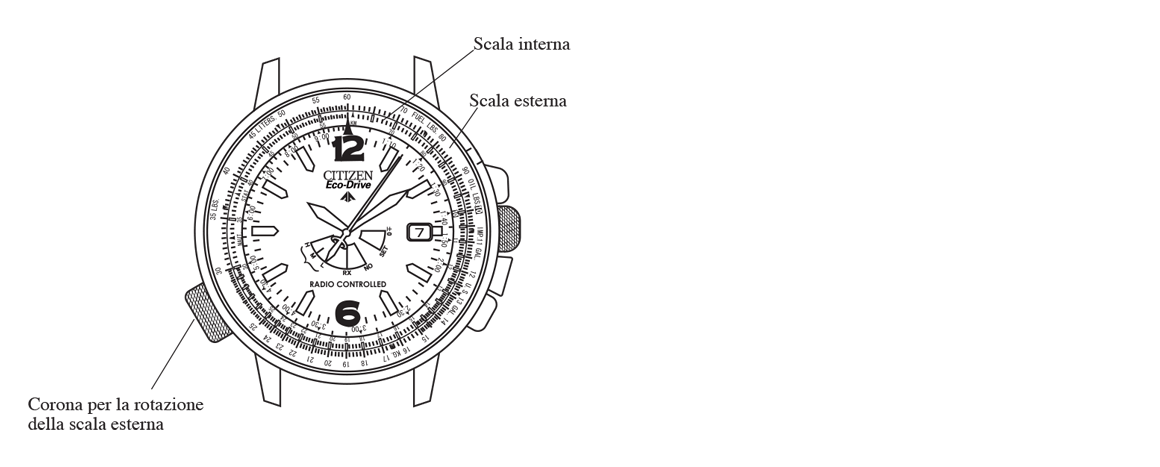

13. Uso del regolo girevole

Distanza di volo e altri calcoli di navigazione, come anche i calcoli generali, possono essere eseguiti utilizzando il regolo ghiera girevole posizionata intorno al lato esterno del quadrante. Questo regolo girevole non è in grado di visualizzare le posizioni dei decimali per i risultati di calcolo, e deve essere usata solo come un riferimento generale e come un’alternativa a calcoli più accurati. Ruotando la corona alla posizione 8:00 permette di ruotare il regolo girevole intorno al quadrante (Scala esterna).

A. Calcolatore di navigazione

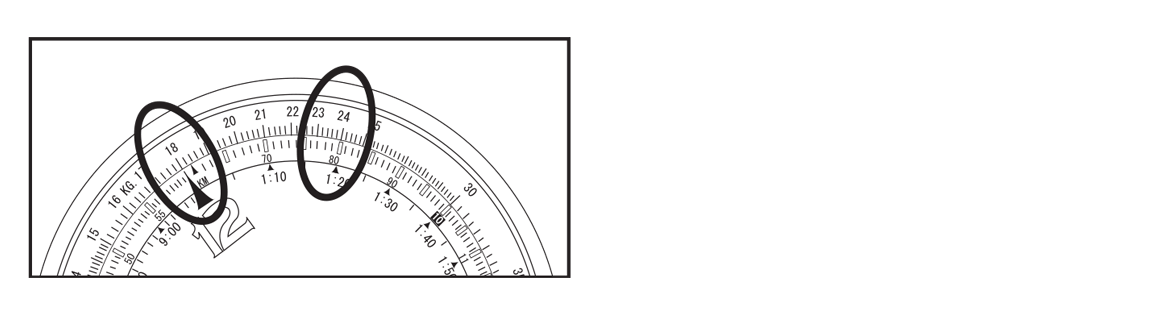

1. Calcolo del tempo richiesto
   Domanda: Quanto tempo impiega un aeroplano in volo a 180 nodi per volare ad una distanza di 450 miglia nautiche?
   Soluzione: Impostare il segno 18 sulla scala esterna in corrispondenza dell’indice SPEED INDEX ( ▲ ). In questo modo, il punto sulla scala interna che è allineato con 45 sulla scala esterna indica (2:30), e quindi la risposta è 2 ore e 30 minuti.

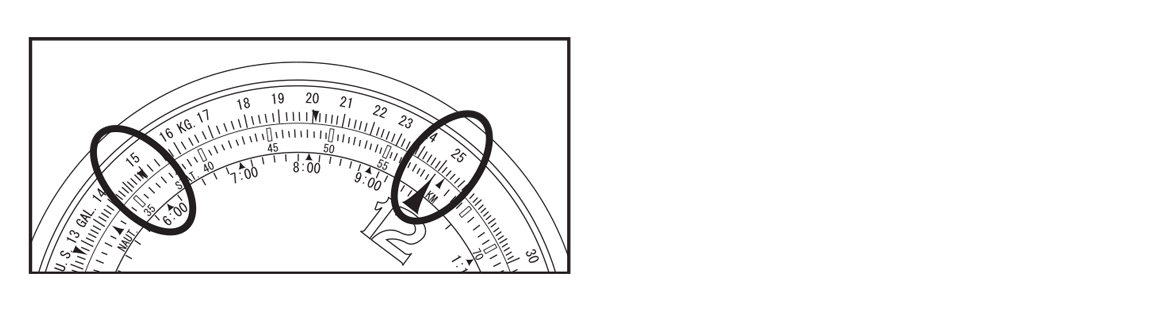

2. Calcolo della velocità (Ground speed)

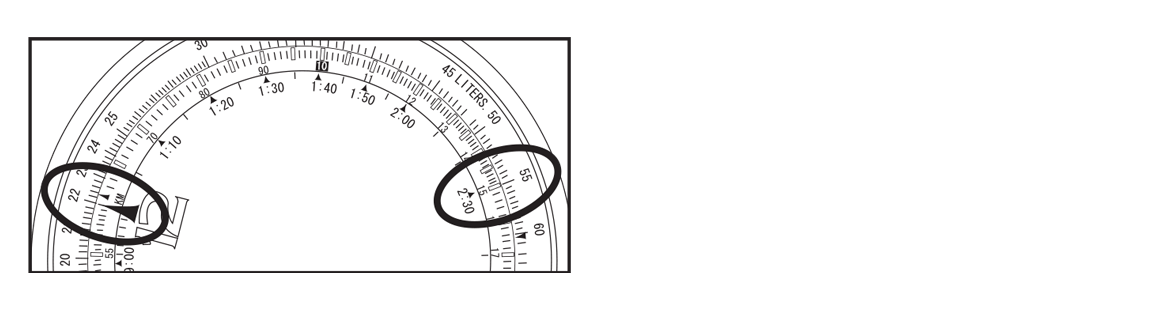

   Domanda: Quale è la velocità (ground speed) (velocità a terra) di un aeroplano quando impiega 1 ora e 20 minuti per volare a una distanza di 240 miglia nautiche?
   Soluzione: Allineare 24 sulla scala esterna con 1:20 (80) sulla scala interna. A questo punto, 18 è allineato con l’indice SPEED INDEX ( ▲ ) sulla scala interna, e quindi la risposta è 180 nodi.

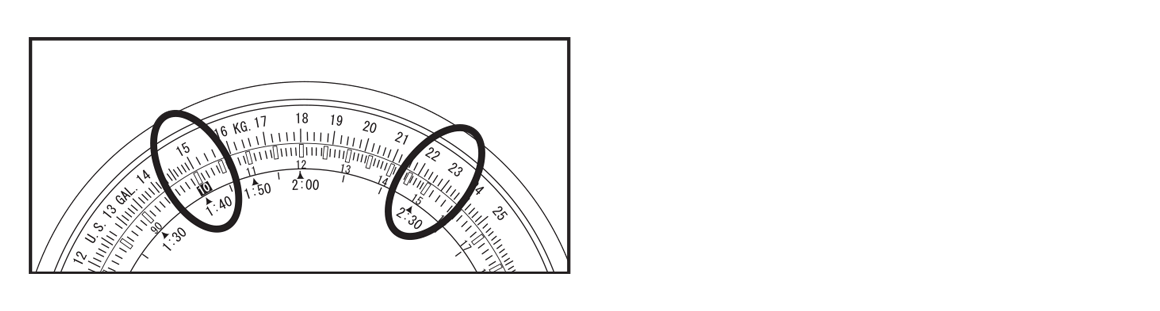

3. Calcolo della distanza di volo

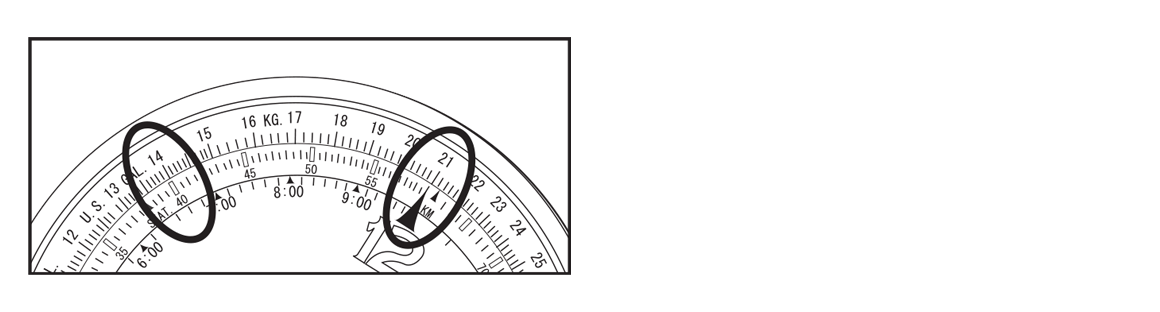

   Domanda: Quale è la distanza di volo coperta in 40 minuti alla velocità di 210 nodi?
   Soluzione: Allineare 21 sulla scala esterna con l’indice SPEED INDEX ( ▲ ) sulla scala interna. Il valore 40 della scala interna punta ora a 14, e quindi la risposta è 140 miglia nautiche.

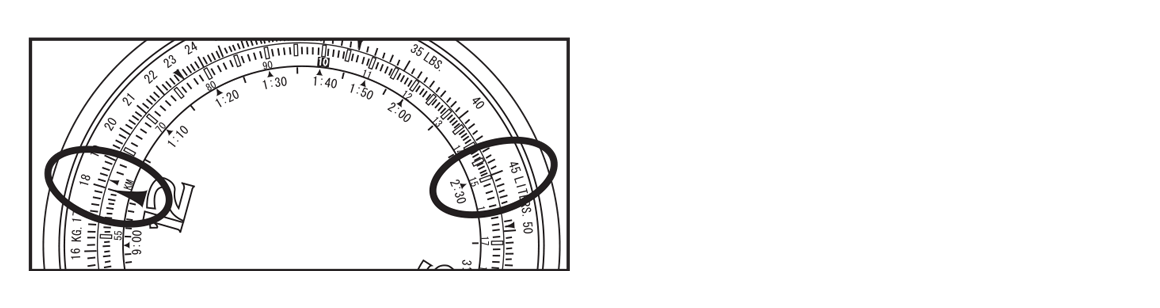

4. Calcolo del rapporto di consumo di carburante
   Domanda: Se 120 galloni di carburante sono stati consumati in 30 minuti di “tempo di volo”, quale è il rapporto di consumo di carburante?
   Soluzione: Allineare 12 sulla scala esterna con 30 sulla scala interna. SPEED INDEX( ▲ ) ora indica 24, e quindi la risposta è 240 galloni per ora.

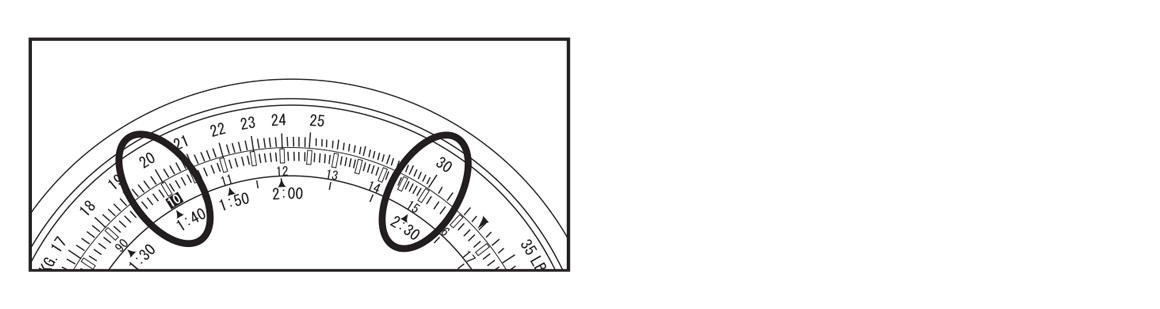

5. Calcolo del consumo di carburante

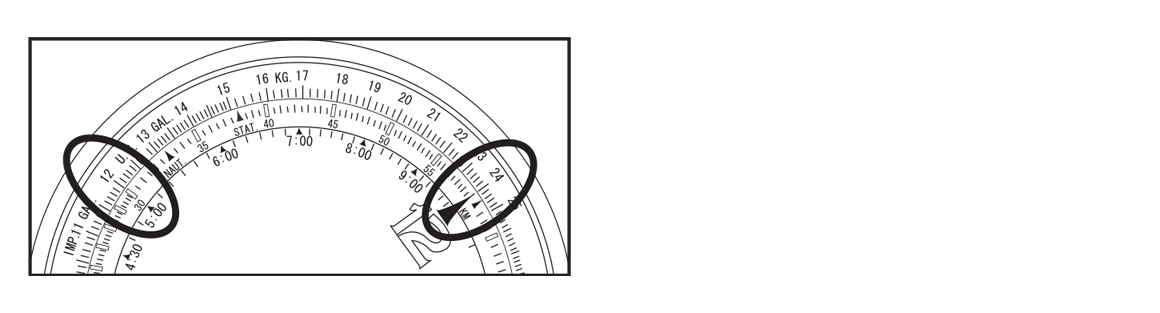

   Domanda: Quanto carburante è stato consumato in 6 ore, con un rapporto di consumo di carburante di 250 galloni per ora?
   Soluzione: Allineare 25 sulla scala esterna con l’indice SPEED INDEX ( ▲ ) sulla scala interna. Il numero 6:00 è allineato con 15, e quindi la risposta è 1500 galloni.

6. Ore massime di volo

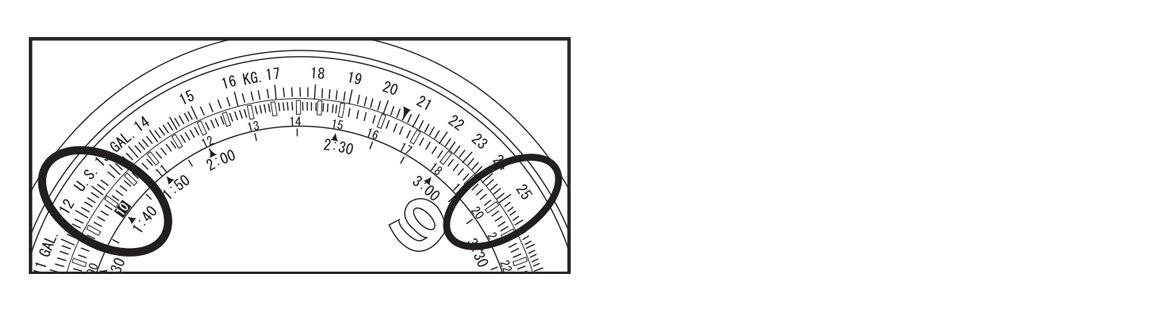

   Domanda: Con un rapporto di consumo di carburante di 220 galloni per ora ed un rifornimento di carburante di 550 galloni, quale è il numero massimo di ore di volo?
   Soluzione: Allineare 22 sulla scala esterna con l’indice SPEED INDEX( ▲ ) sulla scala interna. Il valore 55 della scala esterna è ora allineato con 2:30, e quindi la risposta è 2 ore e 30 minuti.

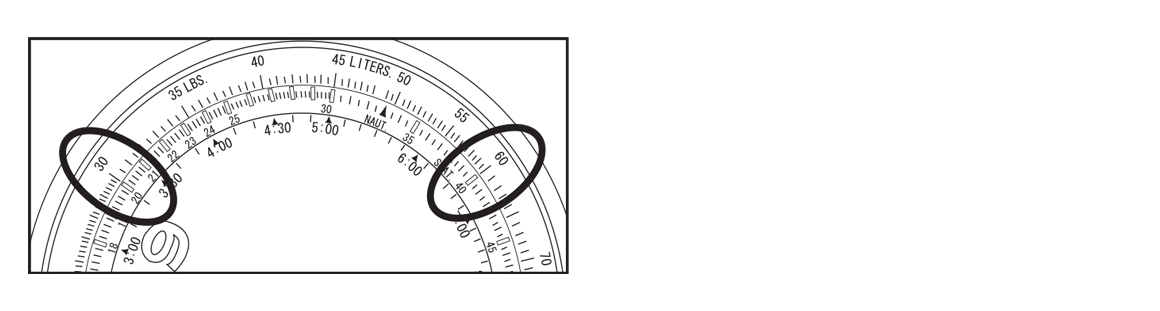

7. Conversione

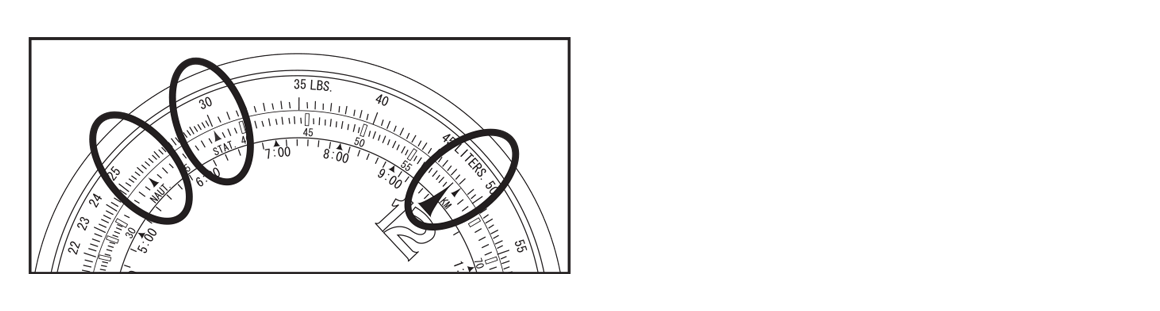

   Domanda: Come fare per convertire 30 miglia in miglia nautiche e chilometri?
   Soluzione: Allineare 30 sulla scala esterna con il simbolo STAT ( ▲ ) sulla scala interna. A questo punto, 26 miglia nautiche sono allineate al simbolo NAUT ( ▲ ) sulla scala interna, mentre la risposta di 48,2 chilometri è allineata ai chilometri sulla scala interna.


B. Funzioni di calcolo generale

1. Moltiplicazione
   Domanda: 20 × 15 Soluzione: Allineare 20 sulla scala esterna con  sulla scala interna, e leggere la scala esterna in corrispondenza al segno 30 che risulta allineato con 15 della scala interna. Raffigurare il numero di posizioni decimali, e quindi la risposta è 300. Ricordarsi: su questa scala non possono essere lette le posizioni decimali.

2. Divisione
   Domanda: 250/20
   Soluzione: Allineare 25 sulla scala esterna con 20 sulla scala interna. Sulla scala esterna leggere il segno 12,5 che risulta allineato con  sulla scala interna. Raffigurare il numero di posizioni decimali, e quindi la risposta è 12,5.

3. Rapporti di lettura
   Domanda: 30/20 = 60/x
   Soluzione: Allineare 30 sulla scala esterna con 20 sulla scala interna. A questo punto, è possibile leggere la risposta 40 sulla scala interna in corrispondenza a 60 sulla scala esterna. In aggiunta, il rapporto tra il valore sulla scala esterna e il valore sulla scala interna è di 30:20 in tutte le posizioni sulle scale.

4. Determinazione della radice quadrata
   Domanda: Quale è la radice quadrata di 225?
   Soluzione: Ruotare le scale in modo che il valore sulla scala interna corrispondente a 22,5 sulla scala esterna sia uguale al valore sulla scala esterna corrispondente a  sulla scala interna, e leggere in quella posizione la risposta 15.


14. Precauzioni

ATTENZIONE: Classificazione dei diversi grandi di resistenza allʼacqua
Non tutti gli orologi sono resistenti all’acqua in egual modo, così come specificato nella tabella seguente.
L’unità “bar” è approssimativamente uguale a 1 atmosfera. * WATER RESIST (ANT) xx bar può essere indicata anche con l’abbreviazione W.R. xx bar.

Per un corretto uso dell’orologio, verificarne il grado di resistenza all’acqua confrontando la tabella con le indicazioni riportate sul quadrante e/o sulla cassa dell’orologio.

• Resistenza all’acqua fino a 3 atmosfere: Questo orologio non può essere impiegato per sport acquatici ed il suo grado di resistenza all’acqua è da intendersi solo per piccoli schizzi d’acqua es. (pioggia leggera o lavaggio del viso o delle mani).
• Resistenza all’acqua fino a 5 atmosfere: Questo orologio può essere impiegato per sport acquatici di superficie ma non può essere impiegato per immersioni subacquee.
• Resistenza all’acqua fino a 10/20 atmosfere: Questo orologio può essere utilizzato per sport acquatici di superficie e per immersioni in apnea ma non può essere utilizzato per immersioni con autorespiratore.

ATTENZIONE

• Assicurarsi di utilizzare l’orologio con la corona premuta verso l’interno (posizione normale). Se il vostro orologio ha una corona del tipo con bloccaggio a vite, assicurarsi di stringere completamente la corona.
• NON azionare la corona o dei pulsanti con le dita bagnate o quando l’orologio è bagnato. L’acqua può entrare nell’orologio e danneggiarlo.
• Se si usa I’orologio nell’acqua di mare, risciacquarlo successivamente con acqua dolce ed asciugarlo con un panno asciutto.
• Se l’umidità è penetrata nell’orologio oppure se l’interno del vetro è completamente appannato e non si schiarisce entro un giorno, portare immediatamente l’orologio dal rivenditore o al Centro di Assistenza Tecnica Citizen per la riparazione. Lasciare l’orologio in uno stato del genere permetterà il formarsi di ruggine all’interno.
• Se nell’orologio penetra dell’acqua di mare, portarlo immediatamente a riparare, onde evitare che la pressione all’interno dell’orologio aumenti provocando il distaccarsi di alcune parti dell’orologio es. (vetro, corona e pulsanti).

ATTENZIONE: mantenere pulito lʼorologio

• La polvere e lo sporco si depositano con facilità tra la cassa e la corona dell’orologio e possono rendere difficile l’estrazione della corona. Onde evitare ciò, ruotare di tanto in tanto la corona mentre si trova in posizione normale e rimuovere, quindi, lo sporco che si è accumulato con uno spazzolino.
• Si raccomanda, inoltre, di pulire saltuariamente tutto l’orologio in quanto la polvere e lo sporco che si depositano sugli interstizi presenti sull’orologio, possono causare ruggine nonché sporcare gli abiti.

Pulizia dell’orologio

• Utilizzare un panno morbido per rimuovere dalla cassa e dal vetro lo sporco, la sudorazione e l’acqua.
• Utilizzare un panno morbido e asciutto per rimuovere dal cinturino in pelle lo sporco, la sudorazione e l’acqua.
• La pulizia del cinturino in materiale metallico, plastico o elastico va eseguita con acqua e sapone neutro utilizzando uno spazzolino morbido Qualora l’orologio non sia resistente all’acqua, fare eseguire questa operazione dal rivenditore di fiducia.

NOTA: Per le operazioni di pulizia, evitare sempre l’utilizzo di solventi quali diluente, benzina o acetone ecc. in quanto possono danneggiare le finiture dell’orologio.

ATTENZIONE: Temperatura operativa

• Utilizzare l’orologio nei limiti della gamma di temperatura specificato sul manuale delle istruzioni.
  L’utilizzo dell’orologio al di fuori della gamma di temperatura specificata può danneggiarne il corretto funzionamento o può causare provocare un deterioramento delle funzioni o addirittura l’arresto totale dell’orologio.
• NON utilizzare l’orologio a temperature elevate es. (durante la sauna) onde evitare scottature della pelle.
• NON utilizzare l’orologio in posti dove possa essere sottoposto a temperature elevate (es. il cruscotto o il vano porta oggetti o dell’automobile in quanto eventuali parti in plastica dell’orologio si possono deformare o si può provocare un deterioramento dell’orologio.
• NON sottoporre l’orologio a forti campi magnetici. L’orologio se sottoposto a campi magnetici es. (radiotelefono, collare magnetico, serrature magnetiche) può non indicare correttamente l’orario. In questi casi, allontanarsi dal campo magnetico e reimpostare l’ora esatta.
• NON sottoporre l’orologio a forti campi di elettricità statica quali possono essere quelli generati da uno schermo TV o altri elettrodomestici in quanto possono influire sulla funzione di ora esatta dell’orologio.
• NON sottoporre l’orologio a forti urti es. (farlo cadere su superfici rigide).
• Evitare il contatto dell’orologio con prodotti chimici o gas corrosivi. Il contatto dell’orologio con solventi quali il diluente, la benzina o altre sostanze simili può provocare scolorimento, fusione, rottura, ecc. Il contatto con il mercurio es. (quello contenuto nel termometro) causa lo scolorimento delle parti intaccate.

Controlli periodici
Per garantire la sicurezza e la durata dell’orologio, esso deve essere controllato una volta ogni due o tre anni. Per mantenere impermeabile l’orologio, la guarnizione deve essere sostituita ad intervalli regolari.
Occorre inoltre controllare e, se necessario, sostituire altri componenti. Al momento della sostituzione, richiedere l’uso di componenti originali Citizen.

15. Dati tecnici

1. Modello: H46＊
2. Tipo: Orologio analogo a carica solare
3. Precisione: Entro ±15 secondi al mese in media (quando indossato a temperature normali comprese tra +5°C e +35°C, e quando non riceve le onde radio)
4. Gamma della temperatura di funzionamento: da -10°C a +60°C
5. Funzioni del display:

   • Orario: Ore, minuti, secondi (la lancetta delle ore avanza ogni 2 minuti)
   • Data
6. Funzioni addizionali

   • Funzione di ricezione onde radio (ricezione automatica regolare, ricezione libera, ricezione automatica di ripristino)
   • Funzione di visualizzazione dello stato di ricezione
   • Funzione di conferma del risultato di ricezione
   • Funzione di visualizzazione del livello di ricezione
   • Funzione di impostazione della differenza di orario
   • Funzione di generazione energia solare
   • Funzione di risparmio energia
   • Funzione di avvertimento di carica insufficiente
   • Funzione di regolo girevole
7. Periodo di funzionamento continuo:

   • Tempo fino all’arresto dell’orologio senza ricarica, dopo essere stato completamente caricato:
     : Circa 2 anni (quando è operativa la funzione di risparmio energia)
     : Circa 6 mesi (quando non è operativa la funzione di risparmio energia)
   • Dalla visualizzazione di avvertimento carica insufficiente all’arresto:Circa 6 giorni
8. Pila: pila secondaria (pila ricaricabile), 1 unità.

* I dati tecnici sono soggetti a cambiamenti senza preavviso.
