B690

Grazie per avere acquistato questo orologio Citizen. Prima di usarlo le raccomandiamo di leggere con attenzione questo manuale d’uso in modo da procedere nel modo corretto. Il sito Citizen http://www.citizenwatch-global.com/ offre guide video all’uso dei propri orologi. Alcuni modelli sono altresì provvisti di funzioni esterne quali scale di calcolo, tachimetro e così via, le cui guide video si trovano anch’esse al medesimo indirizzo.

Precauzioni di sicurezza — IMPORTANTE

Le istruzioni contenute in questo manuale devono essere osservate scrupolosamente non solo per usare correttamente l’orologio ma anche per prevenire lesioni personali a se stessi o agli altri e/o danni alle cose. Raccomandiamo pertanto di leggerlo completamente e di comprendere a fondo il significato dei simboli riportati nelle seguenti tabelle: Nel corso del manuale i consigli per la sicurezza sono suddivisi in categorie e illustrati nel seguente modo:

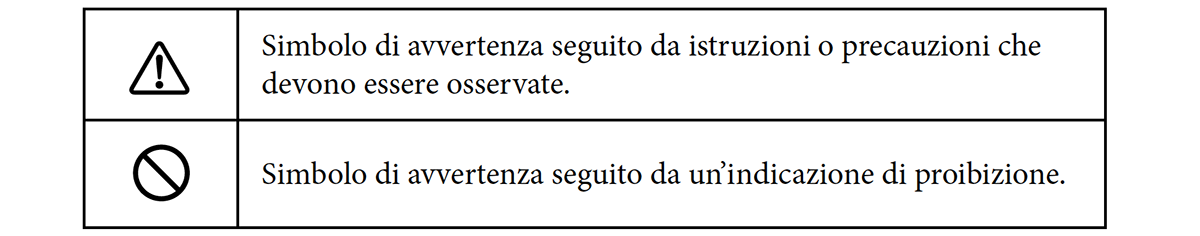

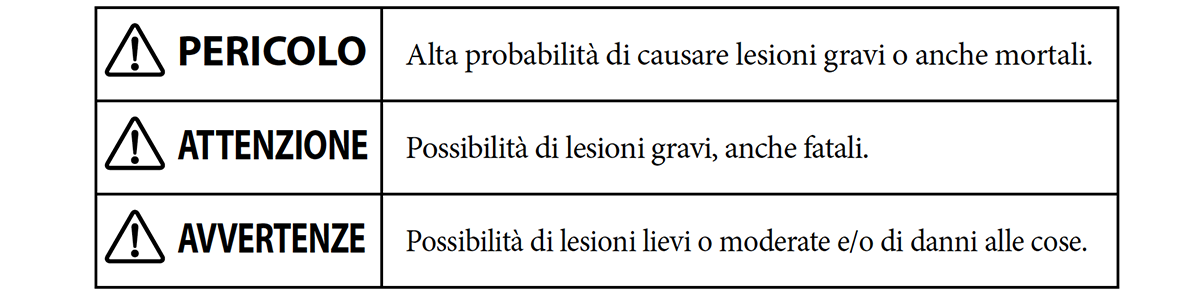

Nel corso del manuale le istruzioni importanti sono suddivise in categorie e illustrate nel seguente modo:

Prima di usare l’orologio

Pellicole adesive
Rimuovere qualsiasi pellicola protettiva eventualmente applicata al fondello, al cinturino o alla fibbia. Se s’indossa l’orologio senza prima rimuovere tali pellicole, il sudore o l’umidità potrebbero penetrare tra queste e le parti cui sono applicate con eventuale loro corrosione o infiammazione della pelle.

Regolazione del cinturino
Si raccomanda di affidare la regolazione del cinturino a un orologiaio esperto. Provvedendo da sé in modo non corretto, infatti, esso si potrebbe distaccare causando la caduta dell’orologio o eventuali lesioni. Rivolgersi a un centro di assistenza autorizzato.

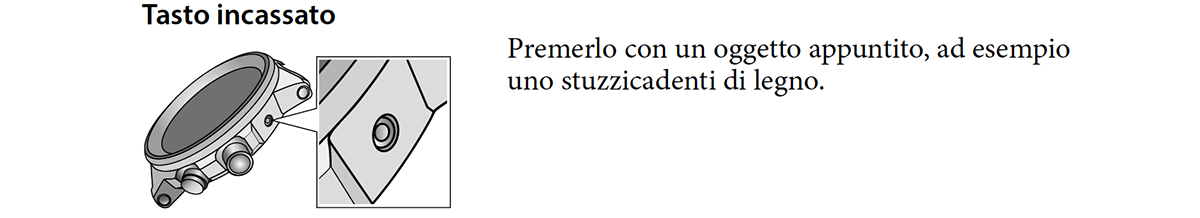

Come usare la corona e/o i pulsanti appositamente progettati
Alcuni modelli sono provvisti di una corona e/o pulsanti speciali per impedirne l’uso accidentale. Consultare la seguente tabella per l’utilizzo.

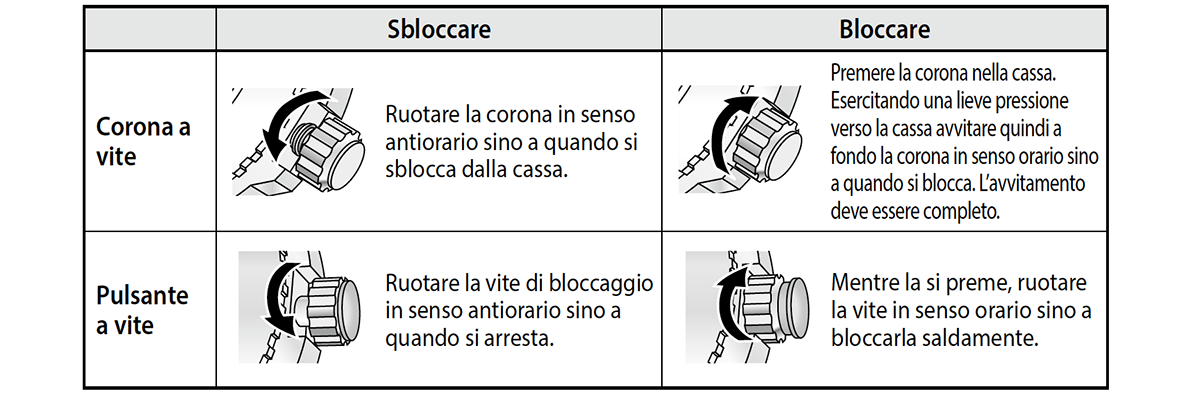

Corona e/o pulsanti a vite
Prima di usare la corona è necessario sbloccarla.

Prima di usare l’orologio

Caratteristiche del prodotto

Questo orologio contiene un elemento ricaricabile, che viene alimentato da una cellula solare, grazie alla quale l’energia della luce viene convertita in energia elettrica.

Eco-Drive
L’orologio funziona convertendo la luce solare in energia elettrica, che viene accumulata in una batteria ricaricabile. La batteria ricaricabile è una fonte di energia pulita che non contiene mercurio o altre sostanze nocive. Se l’orologio è completamente carico, funziona ininterrottamente per circa 7 mesi.

Funzione di avvio rapido
Un orologio che si è fermato a causa di una batteria insufficientemente carica inizierà a funzionare immediatamente una volta esposto alla luce.

Funzione di avvertimento di carica insufficiente
Speciale movimento delle lancette che consente di sapere quando l’energia di riserva si sta esaurendo.

Funzione di prevenzione sovraccarica
Protegge la batteria ricaricabile da sovraccarico. Garantisce un funzionamento continuo, indipendentemente dalla quantità di luce cui è soggetto l’orologio.

Cronografo
Questa funzione consente di misurare il tempo trascorso (cronografo). È possibile misurare il tempo in attività come camminare, fare jogging, andare in bicicletta, ecc.

Identificazione dei componenti

Le illustrazioni che appaiono in questo manuale possono variare rispetto all’orologio effettivamente acquistato.

Ricarica dell’orologio

Questo orologio utilizza un elemento ricaricabile integrato per accumulare l’energia elettrica. Caricare l’orologio esponendone il quadrante alla luce solare diretta o alla luce di una lampada fluorescente.

Per garantire un funzionamento ottimale, assicurarsi di eseguire le seguenti operazioni.
Caricare l’orologio sotto la luce solare diretta (all’aperto) una volta al mese per 5/6 ore. Quando si toglie dal polso l’orologio, assicurarsi di appoggiarlo in un’ubicazione in cui il quadrante possa ricevere la luce. L’ideale sarebbe il davanzale di una finestra, dove il quadrante può ricevere la luce solare diretta. Qualora si indossino abiti che coprono l’orologio, si potrebbe impedire a una luce sufficiente di raggiungere il quadrante dell’orologio, provocando una carica insufficiente. Evitare di caricare l’orologio in condizioni di temperatura elevata (a circa 60 °C o più).

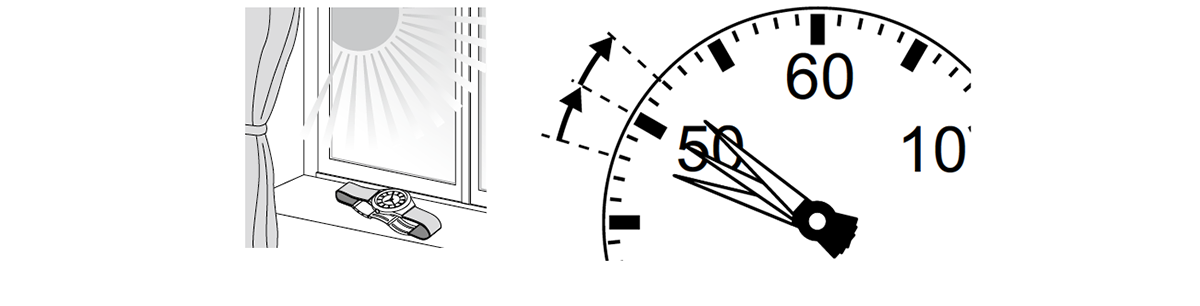

Se l’energia di riserva diventa insufficiente (Funzione di avvertimento di carica insufficiente)
Quando la carica della batteria ricaricabile è in stato di alimentazione ridotta, si attiva la Funzione di avvertimento di carica insufficiente. Ciò causa il movimento della lancetta dei 50 secondi a intervalli di due secondi (movimento a intervalli di due secondi). Assicurarsi di caricare immediatamente l’orologio esponendolo alla luce. Il movimento a intervalli di due secondi continua per 7 giorni finché l’orologio non sia arresta completamente per l’esaurimento della batteria. Quando l’orologio funziona in modalità di intervallo di due secondi (avvertimento di alimentazione ridotta/carica insufficiente), non è possibile utilizzare il cronografo.

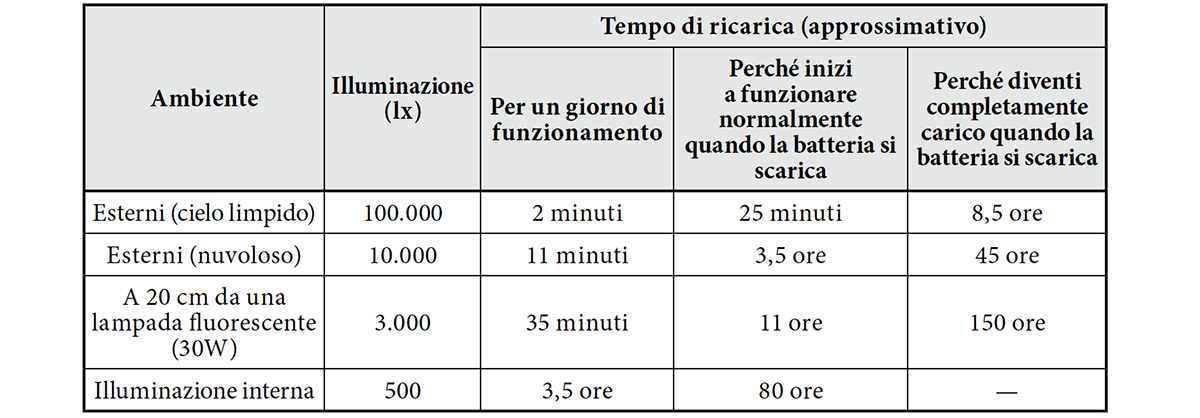

Tempo di ricarica in base all’ambiente
La tabella che segue riporta i tempi di ricarica indicativi quando si espone continuamente il quadrante dell’orologio alla luce. I valori indicati sono approssimativi.

Il presente orologio è in grado di funzionare per circa 7 mesi con una ricarica completa, senza ulteriore esposizione alla luce.

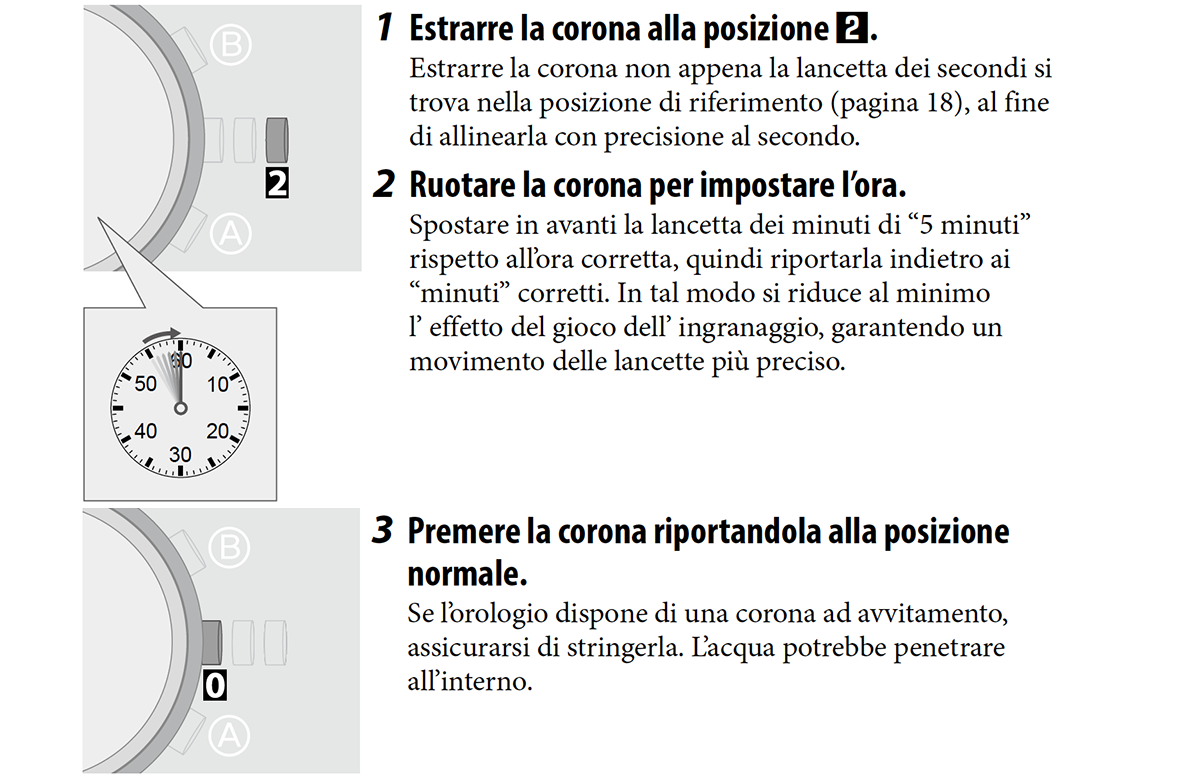

Impostazione dell’ora

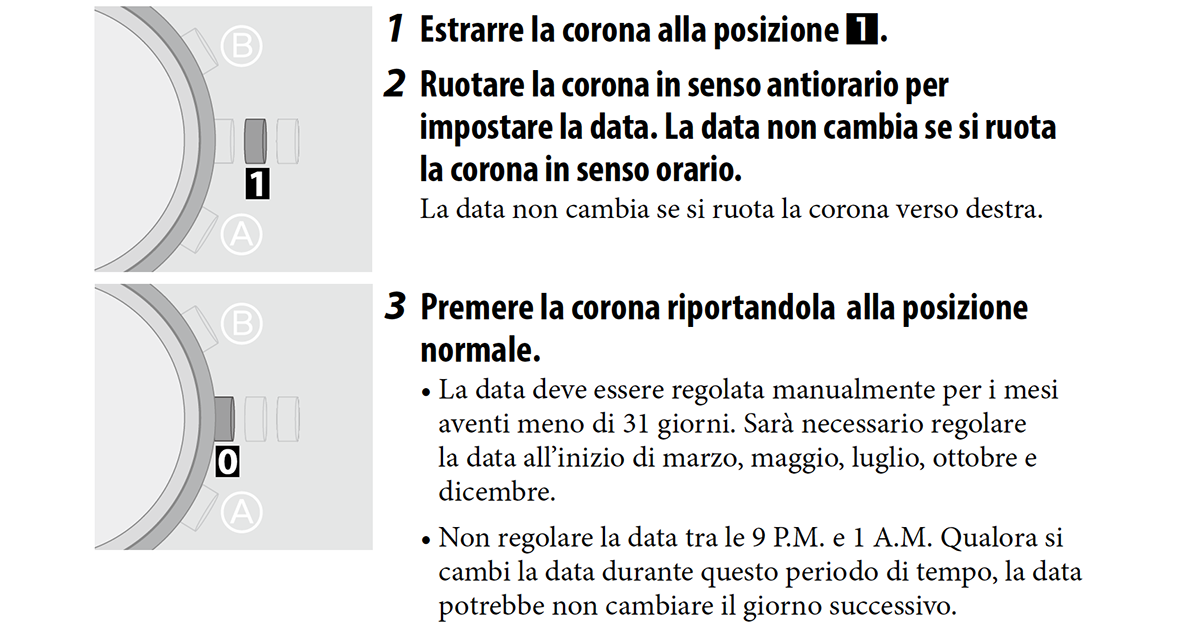

Impostazione della data

Utilizzo del cronografo

La lancetta dei secondi del cronografo è posizionata normalmente alla posizione delle ore 12. Una volta che si avvia la misurazione, il cronografo consente di misurare fino a 60 minuti in unità di 0.2 di secondo.

Le lancette dei minuti/secondi del cronografo possono andare fuori allineamento se l’orologio è sottoposto a forti urti. Se la posizione non può essere corretta tramite le procedure di azzeramento descritte nelle pagina 19, contattare il locale Centro di assistenza autorizzato.

Avvio/arresto misurazione del tempo

1. Per avviare il cronografo, premere e rilasciare il pulsante in alto a destra B per avviare la misurazione del tempo.
2. Per arrestare il cronografo, premere e rilasciare nuovamente il pulsante in alto a destra B.
3. Per riavviare la misurazione del tempo dalla posizione di arresto, premere e rilasciare nuovamente il pulsante in alto a destra B.

Azzeramento
Per azzerare il cronografo dopo l’arresto della misurazione del tempo, premere e rilasciare il pulsante in basso a destra A.

• Premendo e rilasciando il pulsante in basso a destra A durante il funzionamento del cronografo si arresta la misurazione del tempo e si azzera il cronografo.
• Il cronografo non funziona se si estrae la corona alla posizione 2 . Il cronografo si azzera se si estrae la corona alla posizione 2 durante la misurazione.

Quando la lancetta dei secondi del cronografo non torna alla posizione di riferimento
Se la lancetta dei secondi del cronografo non torna alla posizione di riferimento anche se viene azzerata, eseguire le seguenti operazioni per allineare la lancetta dei secondi del cronografo con la posizione di riferimento. L’ora viene arrestata quando si esegue l’allineamento con la posizione di riferimento. Impostare l’ora dopo aver eseguito l’allineamento.

Precauzioni per l’utilizzo dell’orologio Eco-Drive

L’accumulatore deve essere ricaricato frequentemente

• Quando s’indossa abbigliamento a maniche lunghe sino a coprire l’orologio, non ricevendo la luce esso potrebbe arrestarsi.
• Non appena lo si rimuove dal polso è raccomandabile lasciarlo nel luogo più luminoso disponibile. In tal modo funzionerà in modo ottimale.

AVVERTENZE Precauzioni per la ricarica
Non si deve ricaricare l’orologio mentre si trova in un luogo ad alta temperatura (60°C o più), pena il possibile malfunzionamento del movimento interno. Esempi:

• Ricarica dell’orologio eccessivamente vicino a sorgenti di luce che generano molto calore, ad esempio una lampada a incandescenza o alogena.
  * In caso di ricarica sotto una lampada a incandescenzaoccorre allontanarlo almeno 50 cm per impedire che si riscaldi eccessivamente.
• Ricarica collocando l’orologio in puntis oggetti all’alta temperatura, ad esempio sul cruscotto di un veicolo.

Sostituzione dell’accumulatore ricaricabile
Questoorologioutilizzaunaspecialebatteriaricaricabilechenonrichiedeunasostituzione periodica. Tuttavia, il consumo di energia potrebbe aumentare dopo alcuni anni di utilizzo dell’orologio a causa dell’usura di componenti interni e del deterioramento di oli. Ciò potrebbe accelerare la velocità di esaurimento dell’energia immagazzinata. Per prestazioni ottimali, si consiglia di far controllare l’orologio (spese a carico del proprietario) da un centro di assistenza autorizzato per verificare che il suo funzionamento rientri nelle specifiche di fabbrica.

ATTENZIONE Utilizzo dell’accumulatore ricaricabile
Non si deve rimuovere l’accumulatore ricaricabile dall’orologio. Se per qualsiasi ragione si ritiene necessario rimuoverlo, tenere fuori dalla portata dei bambini affinché non lo ingoino. In caso d’ingestione ci si deve rivolgersi immediatamente a un medico. Una volta rimosso l’accumulatore non deve essere eliminato con i normali rifiuti urbani. Per istruzioni sulla raccolta di accumulatori usati e per evitare qualsiasi rischio d’incendio o d’inquinamento ambientale si raccomanda di rivolgersi alle autorità cittadine.

ATTENZIONE Usare esclusivamente la batteria di tipo specificato
Con questo orologio si deve usare esclusivamente il tipo di batteria ricaricabile specificato. Benché per via della sua struttura non funzionerebbe con altre batterie, inserendone una di altro tipo, ad esempio a base di argento, durante la ricarica essa si potrebbe danneggiare per sovraccarica con conseguente danneggiamento dell’orologio stesso e di lesioni per chi lo indossa. È pertanto della massima importanza usare sempre il tipo di batteria ricaricabile specificato per questo orologio.

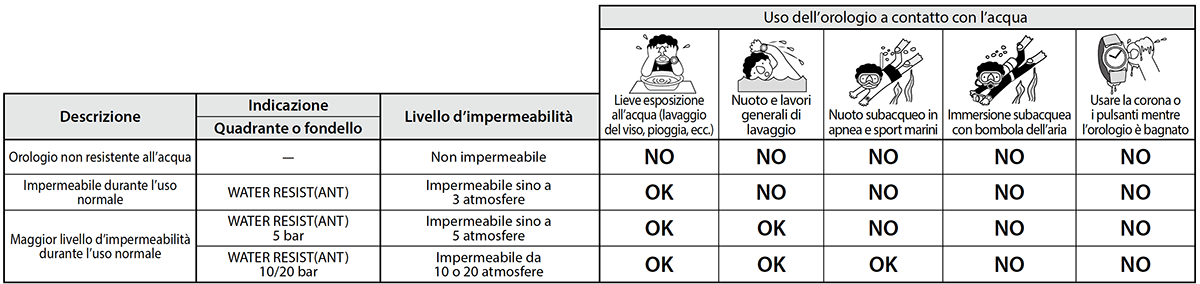

Impermeabilità all’acqua

ATTENZIONE Impermeabilità all’acqua

• Prima di usare l’orologio è raccomandabile individuarne sul quadrante o sul fondello l’indicazione dell’impermeabilità all’acqua. L’illustrazione che segue fornisce esempi d’uso da considerare come riferimento per impiegare correttamente l’orologio. (1 “bar” corrispondente indicativamente a 1 atmosfera.)
• L’indicazione WATER RESIST(ANT) ××bar potrebbe eventualmente apparire come W.R.××bar.
• I modelli non impermeabili non devono essere sottoposti all’umidità. Fare attenzione a non esporre un orologio di questo tipo a qualsiasi genere di umidità.
• Per “impermeabilità all’acqua durante l’uso normale” (sino a 3 atmosfere) s’intende che l’orologio resiste agli spruzzi d’acqua accidentali e occasionali.
• Maggior livello d’impermeabilità per l’uso normale (sino a 5 atmosfere) significa che l’orologio può essere indossato durante il nuoto ma non in immersione.
• Maggior livello d’impermeabilità per l’uso normale (sino a 10-20 atmosfere) significa che l’orologio può essere indossato durante il nuoto subacqueo in apnea ma non in immersione con bombole d’aria o in saturazione d’elio.

Precauzioni e limiti d’impiego

AVVERTENZE Per evitare lesioni

• Prestare particolare attenzione quando s’indossa l’orologio con un bambino in braccio in modo da non ferirlo.
• Prestare particolare attenzione durante gli esercizi fisici o il lavoro pesante per evitare di ferire se stessi e gli altri.
• NON indossare l’orologio durante la sauna, in una vasca Jacuzzi o in altre circostanze ove possa riscaldarsi eccessivamente e causare quindi scottature.
• Prestare attenzione alle unghie quando s’indossa o si rimuove l’orologio, specialmente se il cinturino è molto stretto.
• Togliere l’orologio prima di andare a letto.

AVVERTENZE Precauzioni

• Usare sempre l’orologio con la corona premuta all’interno (normale posizione). Se la corona è del tipo con blocco a vite ci si deve sempre accertare che sia ben bloccata.
• NON ruotare la corona né premere i pulsanti mentre l’orologio è bagnato. L’acqua vi potrebbe infatti penetrare danneggiando le parti interne.
• In caso di penetrazione di acqua o di persistente appannamento del vetro si raccomanda di farlo ispezionare ed eventualmente riparare presso il proprio rivenditore o un centro di assistenza 26 autorizzato Citizen.
• Anche se l’orologio acquistato offre un elevato livello d’impermeabilità si raccomanda di
  - Risciacquarloinacquadolceeasciugarloconunpannoasciuttodopoaverlousatoinacquadimare.
  - Non porlo direttamente sotto l’acqua di rubinetto.
  - Non indossarlo durante il bagno.
• Qualora nell’orologio penetri acqua di mare, inseritelo in una scatola o in un sacchetto di plastica e richiedetene immediatamente l’ispezione. In caso contrario la pressione interna potrebbe aumentare con conseguente distacco di alcune delle parti (cristallo, corona, pulsanti, ecc.).

AVVERTENZE Quando s’indossa l’orologio
Cinturino

• I cinturini di cuoio, pelle naturale e gomma uretanica si deteriorano nel tempo a causa del contatto con il sudore, il grasso della cute e la sporcizia. Si suggerisce quindi di farlo sostituire periodicamente.
• Per via delle proprietà del materiale, la durevolezza del cinturino di cuoio può ridursi in caso di contatto con l’acqua (scolorimento e rimozione delle sostanze adesive). Quando bagnata, inoltre, la pelle può causare infiammazioni.
• Anche se è del tipo impermeabile, una volta bagnato è preferibile rimuovere l’orologio dal polso.
• Non stringere eccessivamente il cinturino. Si deve piuttosto lasciare spazio a sufficienza tra esso e la cute in modo da mantenerla adeguatamente ventilata.
• Il cinturino di gomma uretanica potrebbe macchiarsi con il colore o la sporcizia dell’abbigliamento o di altri accessori. Poiché la rimozione di queste macchie potrebbe risultare impossibile, si raccomanda di non indossare l’orologio con abbigliamento o accessori che tendono a trasferire con facilità il colore. Il cinturino potrebbe inoltre deteriorarsi se indossato in atmosfera umida o con solventi in sospensione. Quando perde l’elasticità o si crepa si suggerisce di farlo sostituire.
• La regolazione o la riparazione del cinturino è raccomandata nei seguenti casi:
  - Quando presenta tracce di corrosione.
  - Quando iniziano a sporgere i pernetti interni.

Temperatura
Alle temperature eccessivamente alte e basse l’orologio potrebbe arrestarsi o cessare di funzionare regolarmente. Si deve pertanto evitare di usarlo in luoghi la cui temperatura è esterna alla gamma specificata.

Magnetismo
Gliorologianalogicialquarzosonomantenutiinmovimentodaunmotoreaimpulsiamagnete.Selisi sottopone a un forte magnetismo esterno, il motore cessa di funzionare correttamente con conseguente imprecisione d’indicazione dell’ora. Si raccomanda pertanto di non avvicinare questi tipi di orologi a dispositivi medicali magnetici quali collane e bande elastiche, né alle cerniere a magnete dei frigoriferi, alle chiusure magnetiche delle borse, agli altoparlanti dei telefoni cellulari, ai dispositivi di cottura elettromagnetici e così via.

Forti urti
Non si deve lasciar cadere l’orologio né sottoporlo a forti urti. In caso contrario se ne potrebbe danneggiare la cassa o il braccialetto, oppure potrebbe cessare di funzionare correttamente e/o fornire le prestazioni previste.

Elettricità statica
I circuiti integrati installati negli orologi al quarzo sono sensibili all’elettricità statica. Se quest’ultima è molto intensa l’orologio potrebbe cessare di funzionare correttamente o persino del tutto.

Sostanze chimiche, gas corrosivi e mercurio
Qualora l’orologio dovesse andare a contatto con diluenti, benzene, solventi o prodotti che contengono queste sostanze (compresi benzina, smacchiatori per unghie, cresolo, detergenti e adesivi per bagno, prodotti idrorepellenti e così via), si potrebbe scolorire, deteriorare e comunque danneggiare. Tali sostanze devono quindi essere maneggiate con molta cura. Anche il contatto con il mercurio, ad esempio quello contenuto nei termometri, può far scolorire la cassa e il cinturino.

Pellicole adesive
Rimuovere qualsiasi pellicola protettiva eventualmente applicata al fondello, al cinturino o alla fibbia. Se s’indossa l’orologio senza prima rimuovere tali pellicole, il sudore o l’umidità potrebbero penetrare tra queste e le parti cui sono applicate con eventuale loro corrosione o infiammazione della pelle.

AVVERTENZE Mantenere sempre pulito l’orologio

• Periodicamente ruotare la corona mentre è completamente premuta nella posizione e premere quindi i pulsanti affinché nel tempo non rimangano bloccati a causa dell’accumulo di corpi estranei.
• La cassa e il cinturino sono a diretto contatto con la pelle esattamente come gli indumenti intimi. L’eventuale corrosione del metallo o la sporcizia invisibile causata dal sudore può così sporcare le maniche ed altre parti ancora dell’abbigliamento. Per questo si raccomanda di mantenere sempre pulito l’orologio.
• La cassa e il cinturino dell’orologio vanno a diretto contatto con la pelle. Qualora si avverta una sensazione di disagio fisico si raccomanda di rimuoverlo immediatamente dal polso e di rivolgersi a un medico.In caso di accumulo di sudore o sporcizia sul cinturino metallico e/o sulla cassa li si deve pulire a fondo con uno spazzolino e del detergente neutro. Se il cinturino è di pelle è invece sufficiente usare un panno asciutto.
• Il cinturino di pelle si può scolorire a causa del contatto con il sudore e la sporcizia. Per questo si raccomanda di tenerlo sempre pulito strofinandolo con un panno asciutto.

Cura dell’orologio

• Con un panno morbido rimuovere dal cristallo e dalla cassa qualsiasi traccia di sporcizia e umidità, in particolare il sudore.
• Rimuovere con acqua qualsiasi traccia di sporcizia accumulatasi sul cinturino metallico, di plastica o di gomma uretanica. In particolare si raccomanda di rimuovere con uno spazzolino morbido i piccoli residui di sporcizia rimasti intrappolati tra le fessure del cinturino metallico.
• Se il cinturino è di pelle occorre usare un panno asciutto.
• In caso di inutilizzo dell’orologio per un periodo prolungato si suggerisce di strofinarlo con curaper rimuovere qualsiasi traccia di sudore, umidità o sporcizia e di conservarlo quindi adeguatamente al riparo da temperature eccessivamente alte o basse e dall’alta umidità.

Orologi con vernice luminosa
La vernice che ricopre il quadrante e le lancette aiuta a leggere l’ora nei luoghi bui. Essa immagazzina la luce (naturale e artificiale) restituendola quindi al buio. Non contiene tuttavia sostanze radioattive né altri materiali nocivi alla salute umana e all’ambiente.

• L’intensità della luce emessa si riduce nel tempo.
• La durata dell’emissione luminosa dipende dall’intensità, dal tipo e dalla distanza cui la sorgente si trova nonché dal tempo dell’esposizione e dalla quantità di vernice.
• L’emissione luminosa potrebbe non avvenire e/o cessare velocemente in caso di esposizione limitata a una sorgente di luce.

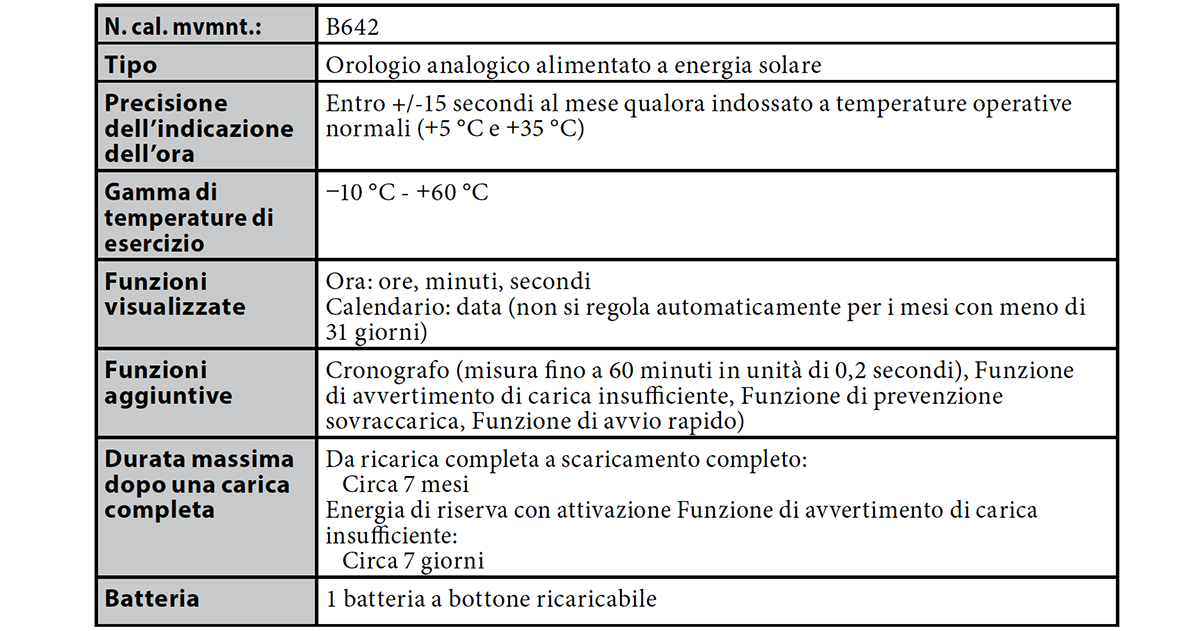

Dati tecnici

Model No.CA7*
Cal.B642
CTZ-B8195
